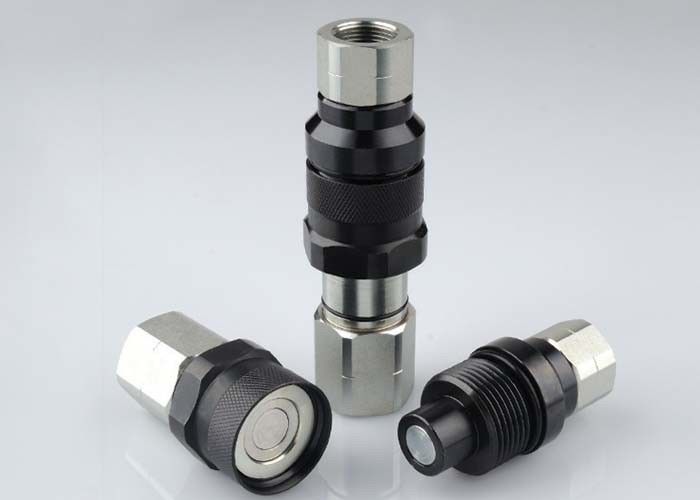

Dişli Kilitli Tip Düz Yüzey Hidrolik Hızlı Bağlantı Elemanları LSQ-VEP Siyah Çinko Nikel Kaplamalı

large.img.alt
small.img.alt

Büyük resim :  Dişli Kilitli Tip Düz Yüzey Hidrolik Hızlı Bağlantı Elemanları LSQ-VEP Siyah Çinko Nikel Kaplamalı

Ürün ayrıntıları:
Menşe yeri: Ningbo, Çin (Anakara)
Marka adı: SONGQIAO
Model numarası: LSQ-VEP
Ödeme & teslimat koşulları:
Min sipariş miktarı: tartışılabilir
Fiyat: negotiable
Ambalaj bilgileri: standart ihracat paketi veya müşterilerin isteklerine göre.
Teslim süresi: 30 gün içinde veya müşterilerin ihtiyacına göre.
Yetenek temini: Montaj atölyesinin kapasitesine göre 50.000 adet / gün
Detaylı ürün tanımı
Standart: ISO 16028 serisi, düz yüzey WP: 5.000 psi'ye (345 bar) kadar çalışma basınçları
Malzeme: Karbon çelik boyut: 1/2 '- 1-1 / 2'
Konu: BSPP, BSPT, NPT, NPTF, SAE Bağ: İplik kilidi
Vurgulamak:

yüzlü hidrolik hızlı kaplinler

,

düz yüzlü hidrolik hızlı kaplinler

LSQ-VEP, Düz Yüzlü ve Dişli Kilitli Karbon Çelik, Krom Üç ve Siyah Çinko Nikel Kaplamalı Hidrolik Kaplinler



Açıklama:



Başvurular

Aşağıdaki genel ekipmanlarda yaygın olarak kullanılan LSQ-VEP Serisi

Protable inşaat ekipmanları

Hidrolik aletler

Araçlar



Özellikleri:

1, Yeni valf tasarımı, yüksek akıştan kaynaklanan hasara ve gelişmiş performans sağlayan dürtü basıncına direnç gösterebilir.

2, Basınç altında bağlantı için özel nipel tasarımı, yüksek artık basınçlarla bağlantı ve bağlantı kesmeye izin verir.

3, LSQ-VEP serisi, kuplörde eşleşen erkek dişlerle eşleşen dişli bir kovan kilitleme mekanizması kullanır.İki alan, bağlantıdan manuel olarak birbirine geçirilmelidir.

4, yeni krom kaplama işlemi gelişmiş pas önleyici performans sağlar

5, LSQ-VEP serisi kaplinler, bağlantı veya bağlantı kesilirken düz valf kullanır, Bu, bağlantı kesme sırasında veya yeniden bağlantı sırasında hava girme sırasında yalnızca küçük miktarlarda sıvı kaybedilebileceği anlamına gelir.

6, Bu Anti-Blowout BFT bağlı conta, ağır hizmet koşullarında patlamayı veya hasarı önlemek için tasarlanmıştır.

7, Dayanıklılık için işlenmiş katı çelik çubuk stoğu STCCHI VEP Serisi ile uyumlu



Vücut Boyutu (inç)
1/2 (04)
5/8 (06)
3/4 (08)
1 (10)
1-1 / 2 (12)
Anma Basıncı (PSI)
7000
7000
7000
6000
5000
Anma Akışı (GPM)
12
28
50
88
152
Sıcaklık aralığı
-20 ℃ ile + 120 ℃
Standart conta malzemesi NBR



Test Sıvısı: Oil-200SUS.1GPM = 3.78L / Min, 1PSID = 0.0069MPa

Dişli Kilitli Tip Düz Yüzey Hidrolik Hızlı Bağlantı Elemanları LSQ-VEP Siyah Çinko Nikel Kaplamalı 0




ISO
PARÇA NO
LS
D
HEX1
HEX2
Bir
T
13
LSQ-VEP-04SF
103.5
49
S36
S46
16.5
G1 / 2 NPT1 / 2
16
LSQ-VEP-06SF
114
Φ53.7
S41
S50
20
G3 / 4 NPT3 / 4
19
LSQ-VEP-08SF
133.5
Φ58.8
S46
S55
21
G1 NPT1
25
LSQ-VEP-10SF
145.2
68.7
S55
S65
21
G1-1 / 4 NPT1-1 / 4
31.5
LSQ-VEP-12SF
187.5
92
S65
S85
21
G1-1 / 2 NPT1-1 / 2



Dişli Kilitli Tip Düz Yüzey Hidrolik Hızlı Bağlantı Elemanları LSQ-VEP Siyah Çinko Nikel Kaplamalı 1




ISO
PARÇA NO
LS
C
d
E
HEX2
Bir
T
13
LSQ-VEP-04PF
95
18.8
24.54
M40 * 3
S36
16.5
G1 / 2 NPT1 / 2
16
LSQ-VEP-06PF
98.8
19.5
27.04
M45 * 3
S36
20
G3 / 4 NPT3 / 4
19
LSQ-VEP-08PF
113.9
24
29.95
M50 * 3
S46
21
G1 NPT1
25
LSQ-VEP-10PF
123.5
24.8
36.05
M58 * 3
S55
21
G1-1 / 4 NPT1-1 / 4
31.5
LSQ-VEP-12PF
150
31.5
57
Tr80 * 4
S65
21
G1-1 / 2 NPT1-1 / 2



Dişli Kilitli Tip Düz Yüzey Hidrolik Hızlı Bağlantı Elemanları LSQ-VEP Siyah Çinko Nikel Kaplamalı 2




ISO
PARÇA NO
L
D
HEX1
HEX2
HEX3
T
13
LSQ-VEP-04
154.5
49
S36
S46
S36
G1 / 2 NPT1 / 2
16
LSQ-VEP-06
164.3
Φ53.7
S41
S50
S36
G3 / 4 NPT3 / 4
19
LSQ-VEP-08
189.4
Φ58.8
S46
S55
S46
G1 NPT1
25
LSQ-VEP-10
207.2
68.7
S55
S65
S55
G1-1 / 4 NPT1-1 / 4
31.5
LSQ-VEP-12
263.5
92
S65
S85
S65
G1-1 / 2 NPT1-1 / 2
