Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Standart: | NITTO TSP Serisi ile uyumlu | WP: | 1000 psi'ye (69 bar) kadar çalışma basıncı |
---|---|---|---|
Malzeme: | Pirinç veya SS304 | boyut: | 1/8 "-1/2" |
Konu: | BSPP, BSPT, NPT, NPTF, SAE | Bağ: | Topları kilitlemek |
Vurgulamak: | yüksek akışlı hidrolik ataşman değiştirici,yüksek akışlı hızlı bağlantı |

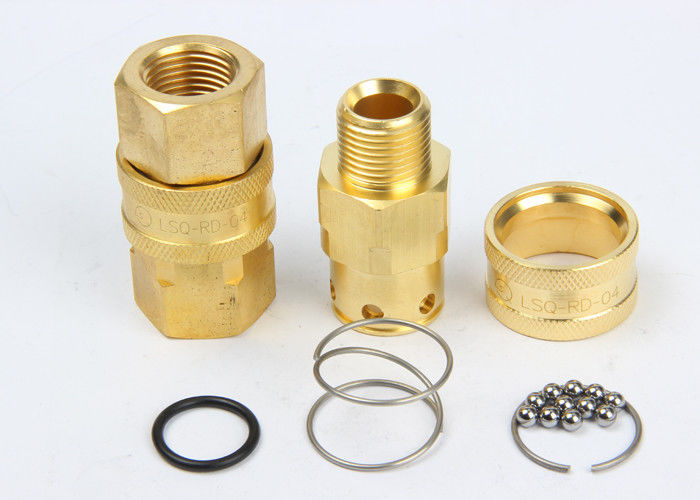

LSQ-RD, Yüksek Akış, Valfsiz Yapı, NITTO TSP ile Değişim, Pirinç veya SS304 Hidrolik Kaplinler
Açıklama:
Teknik Özellikler:
Vücut Boyutu (inç) | 1/8 | 1/4 | 3/8 | 1/2 |
Hız Basıncı (PSI) | ||||
Pirinç Cplr / Npl | 1000 | 1000 | 1000 | 1000 |
SS Cplr / Npl | 2000 | 2000 | 1500 | 1500 |
Anma Akışı (GPM) | 3 | 6 | 12 | 12 |
Sıcaklık Aralığı (standart contalar) | -20 ℃ ile + 120 ℃ |
LSQ-RD Özellikleri:
1. İki tarafında da valf bulunmayan pürüzsüz, açık delik minimum basınç düşüşü sunar ve aynı hatların birden fazla ortam için kullanıldığı uygulamalarda kolay bağlama sağlar.
2. LSQ-RD kuplörleri ve nipeller, dayanıklı ve kaliteli bir bağlantı sağlayan katı çubuk stoğundan işlenir.
3. LSQ-RD nipeller, standart ürün malzemeleri olarak pirinç ve 304 paslanmaz çelik olarak mevcuttur.
4. LSQ-RD nipeller 304 paslanmaz çelik, pirinç olarak mevcuttur.
5. LSQ-RD, boyutsal ve işlevsel olarak diğer üreticiler tarafından yapılan benzer kaplinlerle değiştirilebildiği için bir "değişim" kaplindir.
6. NITTO TSP Serisi ile uyumludur.
Performans: Test Sıvısı: Oil-200SUS, 1GPM = 3.78L / Min, 1PSID = 0.0069MPa
LSQ-RD serisi (1/8 ", 1/4", 3/8 ", 1/2") Soket
PARÇA NO. | LS | ¢ D | HEX1 | Bir | T |
LSQ-RD-01SF | 27 | 17.5 | 14 | 9 | ZG1 / 8 |
LSQ-RD-02SF | 32 | 24 | 19 | 13 | ZG1 / 4 |
LSQ-RD-03SF | 35.8 | 28.3 | 23 | 13 | ZG3 / 8 |
LSQ-RD-04SF | 42.6 | 35 | 29 | 17 | ZG1 / 2 |
LSQ-RD-06SF | 49.5 | 41 | 36 | 18 | ZG3 / 4 |
LSQ-RD-08SF | 59.3 | 57.8 | 50 | 22 | ZG1 |
PARÇA NO. | LS | ¢ D | HEX1 | Bir | T |
LSQ-RD-01SM | 30 | 17.5 | 14 | 9 | ZG1 / 8 |
LSQ-RD-02SM | 42 | 24 | 19 | 13 | ZG1 / 4 |
LSQ-RD-03SM | 46.3 | 28.3 | 23 | 13 | ZG3 / 8 |
LSQ-RD-04SM | 56.1 | 35 | 29 | 17 | ZG1 / 2 |
LSQ-RD-06SM | 61 | 41 | 36 | 18 | ZG3 / 4 |
LSQ-RD-08SM | 67.3 | 57.8 | 50 | 22 | ZG1 |
Fiş
PARÇA NO. | LP | C | HEX2 | Bir | T |
LSQ-RD-01PF | 26 | 15.5 | 14 | 9 | ZG1 / 8 |
LSQ-RD-02PF | 35 | 18 | 17 | 13 | ZG1 / 4 |
LSQ-RD-03PF | 38 | 21.2 | 21 | 13 | ZG3 / 8 |
LSQ-RD-04PF | 45 | 24.5 | 29 | 17 | ZG1 / 2 |
LSQ-RD-06PF | 50 | 28 | 32 | 18 | ZG3 / 4 |
LSQ-RD-08PF | 61 | 36 | 41 | 22 | ZG1 |
PARÇA NO. | LP | C | HEX1 | Bir | T |
LSQ-RD-01PM | 32 | 15.5 | 12 | 9 | ZG1 / 8 |
LSQ-RD-02PM | 38 | 18 | 17 | 13 | ZG1 / 4 |
LSQ-RD-03PM | 43 | 21.2 | 19 | 13 | ZG3 / 8 |
LSQ-RD-04PM | 52 | 24.5 | 23 | 17 | ZG1 / 2 |
LSQ-RD-06PM | 56 | 28 | 29 | 18 | ZG3 / 4 |
LSQ-RD-08PM | 73 | 36 | 41 | 22 | ZG1 |
