Ürün Ayrıntıları
Menşe yeri: Ningbo, Çin (Anakara)
Marka adı: SONGQIAO
Model numarası: LSQ-25
Ödeme ve Nakliye Şartları
Min sipariş miktarı: tartışılabilir
Fiyat: pazarlık edilebilir
Ambalaj bilgileri: standart ihracat paketi veya müşterilerin isteklerine göre.
Teslim süresi: 30 gün içinde veya müşterilerin ihtiyacına göre.
Yetenek temini: Assbemly atölyesinin kapasitesine göre 50.000 adet / gün
Standart: |
rektus 25KA |
WP: |
1.6 MPa |
Malzeme: |
Pirinç |
WT: |
-20C ila +120C |
Standart: |
rektus 25KA |
WP: |
1.6 MPa |
Malzeme: |
Pirinç |
WT: |
-20C ila +120C |

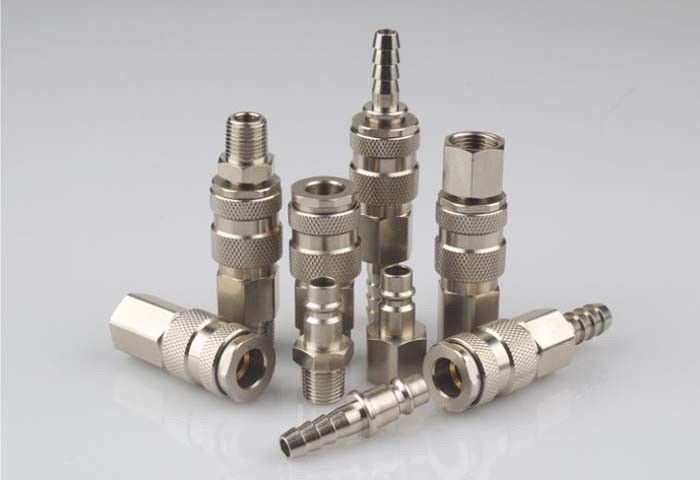

LSQ-25 Rectus 25KA, Bakırdan Pnömatik Koplamalar, Nikel kaplamalı- Hayır.
Açıklama:
LSQ-25 CLOSE TYPE PNEUMATIC QUICK CUPLING ((Brass)
→ Özellikleri: Avrupa pazarında yaygın olarak kullanılmaktadır.
→ Avantajları: Basit yapı, Yüksek akışlı valf, değişkenlik ve bağlantı çeşitli.
→ Uygulama: Pnömatik aletler, üretim ve montaj hattı, makine ekipmanları.
→ Değişilebilirlik: CEJN 320 Serisi, Rectus 25KA Serisi ve 26KA Serisi
→ Çalışma basıncı:1.6Mpa.
→ Çalışma sıcaklığı: -20°C - +120°C.
| Bölüm No. | LS | D | HEX1 | A | T | d |
| LSQ-25-02SM | 61.5 | 23.3 | 19 | 13 | ZG 1/4 | Φ7 |
| LSQ-25-03SM | 60 | 23.3 | 19 | 13 | ZG 3/8 | Φ11 |
| LSQ-25-04SM | 57.5 | 23.3 | 22 | 14 | ZG 1/2 | Φ14 |
| Bölüm No. | LP | C | HEX2 | A | T | d |
| LSQ-25-02PM | 39.5 | 20.5 | 17 | 13 | ZG 1/4 | Φ7.5 |
| LSQ-25-03PM | 40 | 20.5 | 17 | 13 | ZG 3/8 | Φ7.5 |
| Bölüm No. | LS | D | HEX1 | A | T | d |
| LSQ-25-02SF | 55.5 | 23.3 | 19 | 10 | G 1/4 | Φ14 |
| LSQ-25-03SF | 54.5 | 23.3 | 19 | 9 | G 3/8 | Φ14 |
| LSQ-25-04SF | 57.5 | 23.3 | 24 | 12 | G 1/2 | Φ14 |
| Bölüm No. | LP | C | HEX2 | A | T | d |
| LSQ-25-02PF | 36.5 | 20.5 | 17 | 13 | G 1/4 | Φ7.5 |
| LSQ-25-03PF | 36.5 | 20.5 | 19 | 13 | G 3/8 | Φ7.5 |
| Bölüm No. | LS | D | HEX1 | A | T | d |
| LSQ-25-02SH | 70 | 23.3 | 19 | 20 | 7 | Φ4 |
| LSQ-25-03SH | 73.5 | 23.3 | 19 | 25 | 9 | Φ5 |
| LSQ-25-04SH | 73.5 | 23.3 | 19 | 25 | 11 | Φ7.5 |
| Bölüm No. | LP | C | CP | A | T | d |
| LSQ-25-01PH | 43 | 20.5 | 15 | 20 | 7 | Φ7.5 |
| LSQ-25-02PH | 48 | 20.5 | 15 | 25 | 9 | Φ7.5 |
| LSQ-25-03PH | 48 | 20.5 | 15 | 25 | 11 | Φ7.5 |
