Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Standart: | FASTER CVV serisi ile uyumlu, dişli kilitli | WP: | 5.000 psi'ye (345 bar) kadar çalışma basınçları |
|---|---|---|---|
| Malzeme: | Karbon çelik | boyut: | 1/4 '- 1' |
| Konu: | BSPP, BSPT, NPT, NPTF, SAE | Bağ: | İplik kilidi |
| Vurgulamak: | dişi dişli bağlantı,düz dişli bağlantı |
||

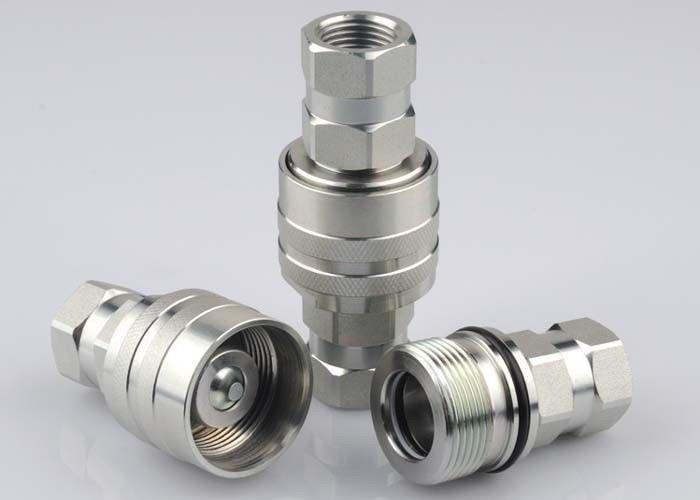

LSQ-CVV Dişli Bağlantı Tipi, Daha Hızlı CVV Değişimi, Karbon Çelikte Hidrolik Kaplinler, Krom Üç
Açıklama:
Vücut Boyutu (inç) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
Anma Basıncı (PSI) | 5000 | 5000 | 5000 | 4500 | 5000 |
Anma Akışı (GPM) | 3 | 6 | 12 | 28 | 50 |
Sıcaklık Aralığı (standart contalar) | -20 ℃ ile + 120 ℃ | ||||
Standart conta malzemesi | NBR | ||||
PARÇA NO. | LS | D | HEX1 | HEX3 | Bir | T |
LSQ-CVV-02SF | 58.6 | Φ34 | S19 | S30 | 13 | G1 / 4 NPT1 / 4 |
LSQ-CVV-03SF | 60.8 | Φ34 | S22 | S30 | 13 | G3 / 8 NPT3 / 8 |
LSQ-CVV-04SF | 67.7 | Φ42 | S27 | S36 | 18 | G1 / 2 NPT1 / 2 |
LSQ-CVV-06SF | 73.5 | Φ48 | S36 | S41 | 18 | G3 / 4 NPT3 / 4 |
LSQ-CVV-08SF | 94.5 | 56,5 | S41 | S51 | 24.5 | G1 NPT1 |
PARTNO. | LP | d | HEX2 | Bir | T |
LSQ-CVV-02PF | 60 | M24 * 2 | S19HEX | 13 | G1 / 4 NPT1 / 4 |
LSQ-CVV-03PF | 55.3 | M28 * 2 | S22HEX | 13 | G3 / 8 NPT3 / 8 |
LSQ-CVV-04PF | 61.5 | M36 * 2 | S27HEX | 18 | G1 / 2 NPT1 / 2 |
LSQ-CVV-06PF | 83.5 | M42 * 2 | S36HEX | 18 | G3 / 4 NPT3 / 4 |
LSQ-CVV-08PF | 94.5 | M48 * 3 | S41HEX | 24.5 | G1 NPT1 |
PARTNO. | L | D | HEX1 | HEX2 | HEX3 | T |
LSQ-CVV-02 | 92.6 | Φ34 | S19 | S19 | S30 | G1 / 4 NPT1 / 4 |
LSQ-CVV-03 | 89.9 | Φ34 | S22 | S22 | S30 | G3 / 8 NPT3 / 8 |
LSQ-CVV-04 | 103 | Φ42 | S27 | S27 | S36 | G1 / 2 NPT1 / 2 |
LSQ-CVV-06 | 125 | Φ48 | S36 | S36 | S41 | G3 / 4 NPT3 / 4 |
LSQ-CVV-08 | 155 | 56,5 | S41 | S41 | S50 | G1 NPT1 |
