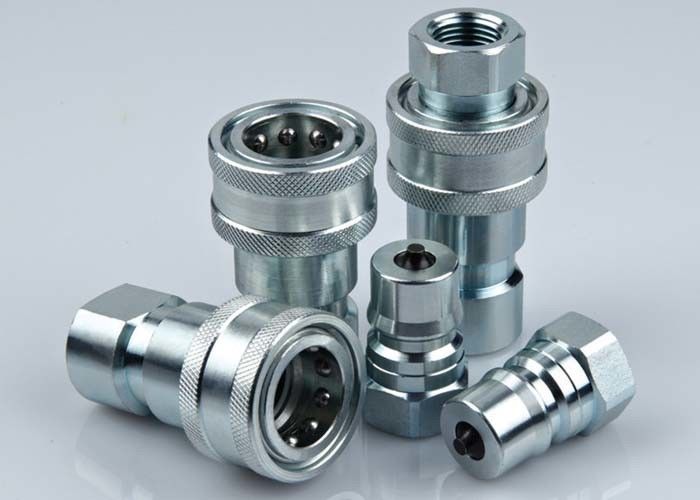

Tarım Makinaları Hızlı Bağlantı Kesme Hidrolik Bağlantı Elemanları LSQ-TG ISO A

large.img.alt
small.img.alt

Büyük resim :  Tarım Makinaları Hızlı Bağlantı Kesme Hidrolik Bağlantı Elemanları LSQ-TG ISO A

Ürün ayrıntıları:
Menşe yeri: Ningbo, Çin (Anakara)
Marka adı: SONGQIAO
Model numarası: LSQ-S2
Ödeme & teslimat koşulları:
Min sipariş miktarı: tartışılabilir
Fiyat: negotiable
Ambalaj bilgileri: standart ihracat paketi veya müşterilerin isteklerine göre.
Teslim süresi: 30 gün içinde veya müşterilerin ihtiyacına göre.
Yetenek temini: Montaj atölyesinin kapasitesine göre 50.000 adet / gün
Detaylı ürün tanımı
Standart: ISO 7241-1 serisi "B", dikme valf WP: 5.000 psi'ye (345 bar) kadar çalışma basınçları
Malzeme: Karbon çelik boyut: 1/8 '- 1'
Konu: BSPP, BSPT, NPT, NPTF, SAE Bağ: Topları kilitlemek
Vurgulamak:

hidrolik hızlı ataşman değiştirici

,

hidrolik hat hızlı bağlantı

LSQ-S2, ISO7241-B Karbon Çelikte Hidrolik Kaplinler, Krom Üç



Açıklama:

LSQ-S2 Yakın Tip Hidrolik Hızlı Kaplin (Çelik)
Uygulamalar: LSQ-S2 kaplinler, hidrolik uygulamalar yelpazesinde kullanılır.Bu Çift Kapama kaplinleri, ekipmanın çalıştırılması veya bakımı için sıvı transfer hatlarının bağlanması ve bağlantısının kesilmesi gereken her yerde bulunabilir ve sıvı kaybı istenmeyen bir durumdur.LSQ-S2, inşaat malzemeleri, Ormancılık ekipmanı, tarım makineleri, yağ araçları, Petrol ekipmanı, çelik fabrikası makineleri ve diğer zorlu hidrolik uygulamalar.



Teknik Özellikler

Vücut Boyutu (inç) 1/8 1/4 3/8 1/2 3/4 1
Anma Basıncı (PSI) 5000 5000 4000 4000 3000 3000
Anma Akışı (GPM) 1 3 6 12 28 50
Sıcaklık aralığı -20 ℃ ile + 120 ℃
Mühür malzemesi NBR



LSQ-S2 Serisi kaplinlerin özellikleri:

1. Bağlantısız sızıntıyı önlemek için popet valfler mevcuttur.
2. Poppet valfler, akışı hızlandırmak için nominal çalışma basıncı dahilinde bağlandığında otomatik olarak açılır.
3. Kritik parçalar dayanıklılık için sertleştirilmiştir.
4. Güvenilir bilyeli kilitleme mekanizması, eşleşen yarımları bir arada tutar.
5. Soket ve fiş, sağlam çubuk stoğundan hassas şekilde işlenmiştir.
6. LSQ-S2 serisi, ISO 7241-B standardına uygundur.
7. PARKER 60 Serisi, HIZLI HNV Serisi, AEROQUIP FD45 Serisi ve HANSEN HK Serisi ile uyumludur.



Verim: Test Sıvısı: Oil-200SUS.1GPM = 3.78L / Min, 1PSID = 0.0069MPa

Tarım Makinaları Hızlı Bağlantı Kesme Hidrolik Bağlantı Elemanları LSQ-TG ISO A 0

LSQ-S2 Serisi (1/4 ", 3/8", 1/2 ", 3/4", 1 ")

Priz

Tarım Makinaları Hızlı Bağlantı Kesme Hidrolik Bağlantı Elemanları LSQ-TG ISO A 1

ISO PARTNO. LS ¢ D HEX1 Bir T
5 LSQ-S2-01SF 48 24 17 9.5 G1 / 8 NPT1 / 8
6.3 LSQ-S2-02SF 58 28.5 19 13 G1 / 4 NPT1 / 4
10 LSQ-S2-03SF 65 35 24 13 G3 / 8 NPT3 / 8
12.5 LSQ-S2-04SF 74 44.5 28.5 20.5 G1 / 2 NPT1 / 2
20 LSQ-S2-06SF 92 54 36 22 G3 / 4 NPT3 / 4
25 LSQ-S2-08SF 103 63.5 41 23 G1 NPT1



Fiş

Tarım Makinaları Hızlı Bağlantı Kesme Hidrolik Bağlantı Elemanları LSQ-TG ISO A 2

ISO PARTNO. LP d C HEX2 Bir T
5 LSQ-S2-01PF 29 10.8 19 14 9.5 G1 / 8 NPT1 / 8
6.3 LSQ-S2-02PF 36 14.2 22.8 19 13 G1 / 4 NPT1 / 4
10 LSQ-S2-03PF 40 19 25 24 13 G3 / 8 NPT3 / 8
12.5 LSQ-S2-04PF 46.5 23.5 28 28.5 20.5 G1 / 2 NPT1 / 2
20 LSQ-S2-06PF 56 31.5 36 36 22 G3 / 4 NPT3 / 4
25 LSQ-S2-08PF 63 37.8 45 41 23 G1 "NPT1"



Birleştirilmiş

Tarım Makinaları Hızlı Bağlantı Kesme Hidrolik Bağlantı Elemanları LSQ-TG ISO A 3

ISO PARTNO. L ¢ D HEX1 HEX2 T
5 LSQ-S2-01 58.5 24 17 14 G1 / 8 NPT1 / 8
6.3 LSQ-S2-02 72 28.5 19 19 G1 / 4 NPT1 / 4
10 LSQ-S2-03 80.5 35 24 24 G3 / 8 NPT3 / 8
12.5 LSQ-S2-04 93.5 44.5 28.5 28.5 G1 / 2 NPT1 / 2
20 LSQ-S2-06 112.5 54 36 36 G3 / 4 NPT3 / 4
25 LSQ-S2-08 126.5 63.5 41 41 G1 NPT1
