Ürün Ayrıntıları
Menşe yeri: Ningbo, Çin (Anakara)
Marka adı: SONGQIAO
Model numarası: KZD
Ödeme ve Nakliye Şartları
Min sipariş miktarı: tartışılabilir
Fiyat: pazarlık edilebilir
Ambalaj bilgileri: standart ihracat paketi veya müşterilerin isteklerine göre.
Teslim süresi: 30 gün içinde veya müşterilerin ihtiyacına göre.
Yetenek temini: Montaj atölyesinin kapasitesine göre 50.000 adet / gün
Standart: |
ISO 7241-1 serisi "B", popet valf |
WP: |
1.000 psi'ye (69 bar) kadar çalışma basınçları |
Malzeme: |
Pirinç |
Size: |
1/8' - 2' |
İplik: |
BSPP, BSPT, NPT, NPTF, SAE |
Bağlantı: |
Kilitleme topları |
Standart: |
ISO 7241-1 serisi "B", popet valf |
WP: |
1.000 psi'ye (69 bar) kadar çalışma basınçları |
Malzeme: |
Pirinç |
Size: |
1/8' - 2' |
İplik: |
BSPP, BSPT, NPT, NPTF, SAE |
Bağlantı: |
Kilitleme topları |

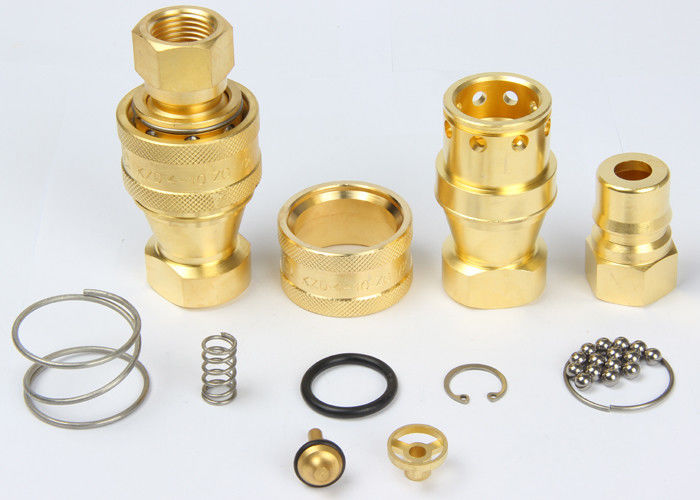

KZD, ISO7241-B Dişi Dişte Hidrolik Hızlı Kaplinler, Pirinç
Tanımlama:
KZD Orta Basınçlı Yüksek Performanslı Pnömatik ve Hidrolik Hızlı Kavrama (Pirinç)
Uygulamalar: KZD kaplin, pirinçten üretilen uluslararası standart ISO 7241-1 “B” ile değiştirilebilir bir poppet valf hızlı kaplin serisi."KZD" serisi, endüstriyel uygulamalarda pirinçle uyumlu uygulamalar için aşındırıcı direnç sunar.
Teknik Özellikler
| Vücut Boyutu (inç) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 (1/4) | 1 (1/2) | 2 |
| Anma Basıncı (PSI) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 |
| Anma Akışı (GPM) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| Sıcaklık Aralığı (standart contalar) | -20 ℃ ile + 120 ℃ | ||||||||
| Standart conta malzemesi | NBR | ||||||||
KZD Serisi kaplinlerin özellikleri:
1. Bağlantısız sızıntıyı önlemek için popet valfler mevcuttur.
2. Poppet valfler, akışı hızlandırmak için nominal çalışma basıncına bağlandığında otomatik olarak açılır.
3. Güvenilir bilyeli kilitleme mekanizması, eşleşen yarımları bir arada tutar.
4. Soket ve fiş, sağlam çubuk stoğundan hassas bir şekilde işlenmiştir.
5. KZD serisi, ISO7241-B standardına uygundur.
6. PARKER 60 Serisi, HIZLI HNV Serisi, AEROQUIP FD45 Serisi ve HANSEN HK Serisi ile uyumludur.
Performans: Test Sıvısı: Oil-150SUS.
KZD (1/8 ", 1/4", 3/8 ", 1/2") KZD (3/4 ", 1", 11/4 ", 11/2", 2 ")
Priz
| ISO | PARTNO. | LS | ￠ D | HEX1 | Bir | T |
| 5 | KZD-01SF | 48 | 24 | 14 | 8 | G1 / 8 |
| 6.3 | KZD-02SF | 58 | 27 | 19 | 12.5 | ZG1 / 4 |
| 10 | KZD-03SF | 65 | 35 | 22 | 13 | ZG3 / 8 |
| 12.5 | KZD-04SF | 72.5 | 45 | 29 | 14 | ZG1 / 2 |
| 20 | KZD-06SF | 88 | 54 | 36 | 17 | ZG3 / 4 |
| 25 | KZD-08SF | 102 | 64.5 | 41 | 23 | ZG1 |
| 31.5 | KZD-10SF | 115 | 69 | 54 | 27 | ZG1-1 / 4 |
| 40 | KZD-12SF | 124 | 79 | 60 | 27 | ZG1-1 / 2 |
| 50 | KZD-16SF | 132 | 102 | 77 | 30 | ZG2 |
| Not: Yalnızca 01 ila 08 arasındaki boyut, ISO 7241-B standardına uygundur | ||||||
Fiş
| ISO | PARTNO. | LP | d | C | HEX2 | Bir | T |
| 5 | KZD-01PF | 29 | 10.8 | 19 | 14 | 8 | G1 / 8 |
| 6.3 | KZD-02PF | 36 | 14.2 | 22.5 | 17 | 12.5 | ZG1 / 4 |
| 10 | KZD-03PF | 40 | 19 | 25 | 22 | 13 | ZG3 / 8 |
| 12.5 | KZD-04PF | 44 | 23.5 | 28 | 27 | 14 | ZG1 / 2 |
| 20 | KZD-06PF | 52 | 31.4 | 36 | 36 | 17 | ZG3 / 4 |
| 25 | KZD-08PF | 62 | 37.8 | 40 | 41 | 23 | ZG1 |
| 31.5 | KZD-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1 / 4 |
| 40 | KZD-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1 / 2 |
| 50 | KZD-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| Not: Yalnızca 01 ila 08 arasındaki boyut, ISO 7241-B standardına uygundur | |||||||
Birleştirilmiş
| ISO | PARTNO. | L | ￠ D | HEX1 | HEX2 | T |
| 5 | KZD-01 | 58.5 | 24 | 14 | 14 | G1 / 8 |
| 6.3 | KZD-02 | 72.5 | 28 | 19 | 17 | ZG1 / 4 |
| 10 | KZD-03 | 80.5 | 35 | 22 | 22 | ZG3 / 8 |
| 12.5 | KZD-04 | 89 | 45 | 29 | 27 | ZG1 / 2 |
| 20 | KZD-06 | 105 | 54 | 36 | 36 | ZG3 / 4 |
| 25 | KZD-08 | 124.5 | 64.5 | 41 | 41 | ZG1 |
| 31.5 | KZD-10 | 140.5 | 69 | 54 | 52 | ZG1-1 / 4 |
| 40 | KZD-12 | 150.5 | 79 | 60 | 60 | ZG1-1 / 2 |
| 50 | KZD-16 | 160.5 | 102 | 77 | 77 | ZG2 |
| Not: Yalnızca 01 ila 08 arasındaki boyut, ISO 7241-B standardına uygundur | ||||||
