Ürün Ayrıntıları
Menşe yeri: Ningbo, Çin (Anakara)
Marka adı: SONGQIAO
Model numarası: LSQ-RD
Ödeme ve Nakliye Şartları
Min sipariş miktarı: tartışılabilir
Fiyat: pazarlık edilebilir
Ambalaj bilgileri: standart ihracat paketi veya müşterilerin isteklerine göre
Teslim süresi: 30 gün içinde veya müşterilerin ihtiyacına göre
Yetenek temini: Montaj atölyesinin kapasitesine göre 50.000 adet / gün
Standart: |
NITTO TSP Serisi ile uyumludur |
WP: |
Çalışma basıncı 1000 psi'ye (69 bar) kadar |
Malzeme: |
Pirinç veya SS304 |
Boyut: |
1/8"-1/2" |
İplik: |
BSPP, BSPT, NPT, NPTF, SAE |
Bağlantı: |
Kilitleme topları |
Standart: |
NITTO TSP Serisi ile uyumludur |
WP: |
Çalışma basıncı 1000 psi'ye (69 bar) kadar |
Malzeme: |
Pirinç veya SS304 |
Boyut: |
1/8"-1/2" |
İplik: |
BSPP, BSPT, NPT, NPTF, SAE |
Bağlantı: |
Kilitleme topları |

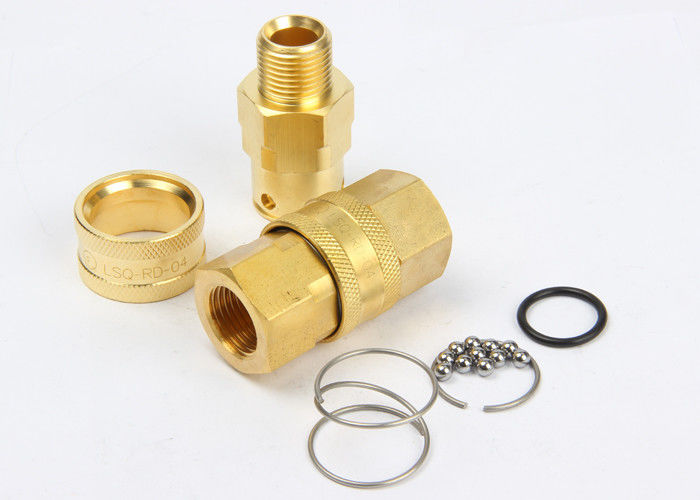

LSQ-RD, Orta Basınçlı Genel Uygulama, Bakır veya SS304'teki Hidrolik Koplamalar
Açıklama:
LSQ-RD Japon tipi hidrolik hızlı bağlantı
Başvurular:
Yüksek basınçlı su ve buhar yıkama makineleri
Halı temizleyicileri
Kalıp soğutucu hatları
Valf dışı birçok uygulama.
Özellikler:
| Vücut Boyutu ((in) | 1/8 | 1/4 | 3/8 | 1/2 |
| Basınç oranı (PSI) | ||||
| Brass Cplr/Npl | 1000 | 1000 | 1000 | 1000 |
| SS Cplr/Npl | 2000 | 2000 | 1500 | 1500 |
| İsimlendirilmiş Akış (GPM) | 3 | 6 | 12 | 12 |
| Sıcaklık aralığı ((std mühürleri) | -20°C - +120°C | |||
LSQ-RD Özellikleri:
1Her iki yarısında da valf olmayan pürüzsüz, açık delik, basınç düşüşünün minimumunu sağlar ve aynı hatların birden fazla ortam için kullanıldığı uygulamalarda kolay bir şekilde bağlanmasını sağlar.
2. LSQ-RD çiftleyicileri ve nipples kalıcı olan kaliteli bir koplama sağlayan katı çubuk stokundan işlenmiştir.
3LSQ-RD memeler standart ürün malzemeleri olarak bakır ve 304 paslanmaz çeliklerde mevcuttur.
4. LSQ-RD meme uçları 304 paslanmaz çelik, tunçta mevcut.
5LSQ-RD, boyutsal ve işlevsel olarak diğer üreticiler tarafından yapılan benzer bağlantılarla değişebileceği için bir "değişken" bağlantıdır.
6NITTO TSP Serisi ile uyumludur.
Performans: Test sıvısı:Yağ-200SUS,1GPM=3.78L/Min,1PSID=0.0069MPa
LSQ-RD serisi (1/8",1/4",3/8",1/2") Soket
| Bölüm No. | LS | ¢D | HEX1 | A | T |
| LSQ-RD-01SF | 27 | 17.5 | 14 | 9 | ZG1/8 |
| LSQ-RD-02SF | 32 | 24 | 19 | 13 | ZG1/4 |
| LSQ-RD-03SF | 35.8 | 28.3 | 23 | 13 | ZG3/8 |
| LSQ-RD-04SF | 42.6 | 35 | 29 | 17 | ZG1/2 |
| LSQ-RD-06SF | 49.5 | 41 | 36 | 18 | ZG3/4 |
| LSQ-RD-08SF | 59.3 | 57.8 | 50 | 22 | ZG1 |
| Bölüm No. | LS | ¢D | HEX1 | A | T |
| LSQ-RD-01SM | 30 | 17.5 | 14 | 9 | ZG1/8 |
| LSQ-RD-02SM | 42 | 24 | 19 | 13 | ZG1/4 |
| LSQ-RD-03SM | 46.3 | 28.3 | 23 | 13 | ZG3/8 |
| LSQ-RD-04SM | 56.1 | 35 | 29 | 17 | ZG1/2 |
| LSQ-RD-06SM | 61 | 41 | 36 | 18 | ZG3/4 |
| LSQ-RD-08SM | 67.3 | 57.8 | 50 | 22 | ZG1 |
Bağlantı
| Bölüm No. | LP | C | HEX2 | A | T |
| LSQ-RD-01PF | 26 | 15.5 | 14 | 9 | ZG1/8 |
| LSQ-RD-02PF | 35 | 18 | 17 | 13 | ZG1/4 |
| LSQ-RD-03PF | 38 | 21.2 | 21 | 13 | ZG3/8 |
| LSQ-RD-04PF | 45 | 24.5 | 29 | 17 | ZG1/2 |
| LSQ-RD-06PF | 50 | 28 | 32 | 18 | ZG3/4 |
| LSQ-RD-08PF | 61 | 36 | 41 | 22 | ZG1 |
| Bölüm No. | LP | C | HEX1 | A | T |
| LSQ-RD-01PM | 32 | 15.5 | 12 | 9 | ZG1/8 |
| LSQ-RD-02PM | 38 | 18 | 17 | 13 | ZG1/4 |
| LSQ-RD-03PM | 43 | 21.2 | 19 | 13 | ZG3/8 |
| LSQ-RD-04PM | 52 | 24.5 | 23 | 17 | ZG1/2 |
| LSQ-RD-06PM | 56 | 28 | 29 | 18 | ZG3/4 |
| LSQ-RD-08PM | 73 | 36 | 41 | 22 | ZG1 |
