Ürün Ayrıntıları
Menşe yeri: Ningbo, Çin (Anakara)
Marka adı: SONGQIAO
Model numarası: LSQ-RD
Ödeme ve Nakliye Şartları
Min sipariş miktarı: tartışılabilir
Fiyat: pazarlık edilebilir
Ambalaj bilgileri: standart ihracat paketi veya müşterilerin isteklerine göre
Teslim süresi: 30 gün içinde veya müşterilerin ihtiyacına göre
Yetenek temini: Montaj atölyesinin kapasitesine göre 50.000 adet / gün
Standart: |
NITTO TSP Serisi ile uyumludur |
WP: |
Çalışma basıncı 1000 psi'ye (69 bar) kadar |
Malzeme: |
Pirinç veya SS304 |
Boyut: |
1/8"-1/2" |
İplik: |
BSPP, BSPT, NPT, NPTF, SAE |
Bağlantı: |
Kilitleme topları |
Standart: |
NITTO TSP Serisi ile uyumludur |
WP: |
Çalışma basıncı 1000 psi'ye (69 bar) kadar |
Malzeme: |
Pirinç veya SS304 |
Boyut: |
1/8"-1/2" |
İplik: |
BSPP, BSPT, NPT, NPTF, SAE |
Bağlantı: |
Kilitleme topları |

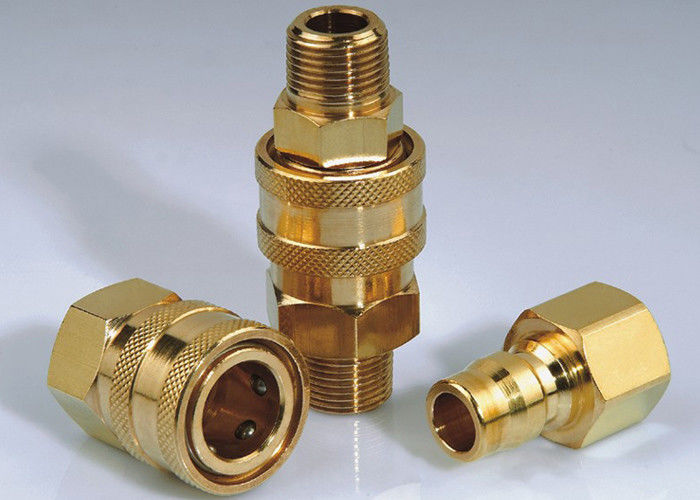

LSQ-RD, Yüksek Akış, Valfsız, Japon Tipi, Bakır veya SS304'te Hidrolik Koplamalar
Açıklama:
LSQ-RD Japon tipi hidrolik hızlı bağlantı
Uygulamalar: LSQ-RD Serisi, maksimum akış gerektiren uygulamalar için valsed olmayan birleştiricidir.Açık delik, herhangi bir hızlı bağlantı tasarımının en düşük basınç düşüşünü sunar ve yüksek basınçlı su ve buharlu yıkayıcılar gibi uygulamalar için idealdir., halı temizleyicileri ve küf soğutucu hatları ve diğer birçok valfsiz uygulama.
Özellikler:
| Vücut Boyutu ((in) | 1/8 | 1/4 | 3/8 | 1/2 |
| Basınç oranı (PSI) | ||||
| Brass Cplr/Npl | 1000 | 1000 | 1000 | 1000 |
| SS Cplr/Npl | 2000 | 2000 | 1500 | 1500 |
| İsimlendirilmiş Akış (GPM) | 3 | 6 | 12 | 12 |
| Sıcaklık aralığı ((std mühürleri) | -20°C - +120°C | |||
LSQ-RD Özellikleri:
1Her iki yarısında da valf olmayan pürüzsüz, açık delik, basınç düşüşünün minimumunu sağlar ve aynı hatların birden fazla ortam için kullanıldığı uygulamalarda kolay bir şekilde bağlanmasını sağlar.
2. LSQ-RD çiftleyicileri ve nipples kalıcı olan kaliteli bir koplama sağlayan katı çubuk stokundan işlenmiştir.
3LSQ-RD memeler standart ürün malzemeleri olarak bakır ve 304 paslanmaz çeliklerde mevcuttur.
4. LSQ-RD meme uçları 304 paslanmaz çelik, tunçta mevcut.
5LSQ-RD, diğer üreticiler tarafından yapılan benzer koplamalarla boyutsal ve işlevsel olarak değişebileceği için bir "değişken" koplama.
6NITTO TSP Serisi ile uyumludur.
Performans: Test sıvısı:Yağ-200SUS,1GPM=3.78L/Min,1PSID=0.0069MPa
LSQ-RD serisi (1/8",1/4",3/8",1/2") Soket
| Bölüm No. | LS | ¢D | HEX1 | A | T |
| LSQ-RD-01SF | 27 | 17.5 | 14 | 9 | ZG1/8 |
| LSQ-RD-02SF | 32 | 24 | 19 | 13 | ZG1/4 |
| LSQ-RD-03SF | 35.8 | 28.3 | 23 | 13 | ZG3/8 |
| LSQ-RD-04SF | 42.6 | 35 | 29 | 17 | ZG1/2 |
| LSQ-RD-06SF | 49.5 | 41 | 36 | 18 | ZG3/4 |
| LSQ-RD-08SF | 59.3 | 57.8 | 50 | 22 | ZG1 |
| Bölüm No. | LS | ¢D | HEX1 | A | T |
| LSQ-RD-01SM | 30 | 17.5 | 14 | 9 | ZG1/8 |
| LSQ-RD-02SM | 42 | 24 | 19 | 13 | ZG1/4 |
| LSQ-RD-03SM | 46.3 | 28.3 | 23 | 13 | ZG3/8 |
| LSQ-RD-04SM | 56.1 | 35 | 29 | 17 | ZG1/2 |
| LSQ-RD-06SM | 61 | 41 | 36 | 18 | ZG3/4 |
| LSQ-RD-08SM | 67.3 | 57.8 | 50 | 22 | ZG1 |
Bağlantı
| Bölüm No. | LP | C | HEX2 | A | T |
| LSQ-RD-01PF | 26 | 15.5 | 14 | 9 | ZG1/8 |
| LSQ-RD-02PF | 35 | 18 | 17 | 13 | ZG1/4 |
| LSQ-RD-03PF | 38 | 21.2 | 21 | 13 | ZG3/8 |
| LSQ-RD-04PF | 45 | 24.5 | 29 | 17 | ZG1/2 |
| LSQ-RD-06PF | 50 | 28 | 32 | 18 | ZG3/4 |
| LSQ-RD-08PF | 61 | 36 | 41 | 22 | ZG1 |
| Bölüm No. | LP | C | HEX1 | A | T |
| LSQ-RD-01PM | 32 | 15.5 | 12 | 9 | ZG1/8 |
| LSQ-RD-02PM | 38 | 18 | 17 | 13 | ZG1/4 |
| LSQ-RD-03PM | 43 | 21.2 | 19 | 13 | ZG3/8 |
| LSQ-RD-04PM | 52 | 24.5 | 23 | 17 | ZG1/2 |
| LSQ-RD-06PM | 56 | 28 | 29 | 18 | ZG3/4 |
| LSQ-RD-08PM | 73 | 36 | 41 | 22 | ZG1 |
