Standart: | NITTO HSP cupla serisi, popet valf ile uyumlu | WP: | 5.000 psi'ye (345 bar) kadar çalışma basınçları |
---|---|---|---|
Malzeme: | Karbon çelik | Boyut: | 1/4' - 1' |
İplik: | BSPP, BSPT, NPT, NPTF, SAE | Bağlantı: | Kilitleme topları |
Vurgulamak: | LSQ-S7 Hidrolik Hızlı Bağlantı Kaplinleri,1' hidrolik Hızlı Çıkarma Hidrolik Konnektörler,1/4'' Hızlı Çıkarma Hidrolik Konnektörler |

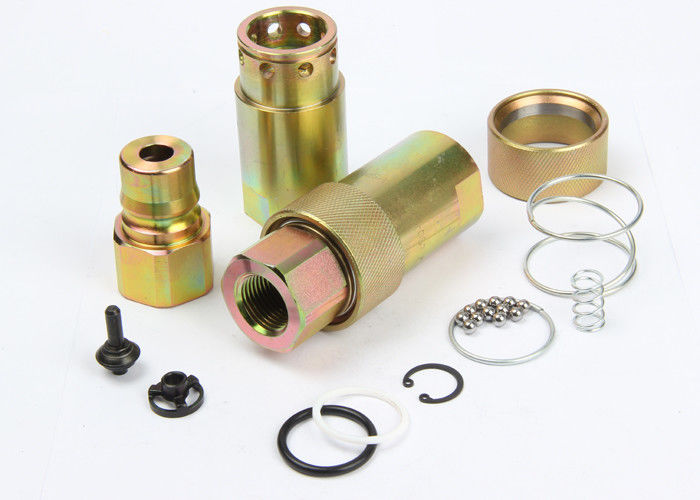

LSQ-S7 Nitto HSP cupla Tipi, Karbon Çelikte Hidrolik Kaplinler, Krom Üç
Açıklama:
LSQ-S7 yakın tip hidrolik hızlı bağlantı (çelik)
Uygulamalar: LSQ-S7 Serisi, endüstriye inşaat ekipmanları, ormancılık ekipmanları, tarım makineleri, yağ araçları, çelik fabrikası makineleri ve diğer zorlu hidrolik uygulamalarda kullanılmak üzere kanıtlanmış bir tasarım getirir.
Teknik Özellikler
Vücut Boyutu (inç) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
Anma Basıncı (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
Anma Akışı (GPM) | 3 | 6 | 12 | 28 | 50 |
Sıcaklık Aralığı (standart contalar) | -20 ℃ ile + 100 ℃ | ||||
Standart conta malzemesi | NBR |
LSQ-S7 Serisi kaplinlerin özellikleri:
NITTO HSP kuplör Serisi ile uyumludur.
Performans: Test Sıvısı: Oil-200SUS, 1GPM = 3.78L / Min, 1PSID = 0.0069MPa.
LSQ-S7 serisi (1/4 ", 3/8", 1/2 ", 3/4", 1 ")
Priz
PARTNO. | LS | ¢ D | HEX1 | Bir | T |
LSQ-S7-02SF | 53.4 | 28.5 | 19 | 12.5 | G1 / 4 NPT1 / 4 |
LSQ-S7-03SF | 60.4 | 33 | 23 | 14 | G3 / 8 NPT3 / 8 |
LSQ-S7-04SF | 72 | 43.5 | 35 | 18 | G1 / 2 NPT1 / 2 |
LSQ-S7-06SF | 72 | 43.5 | 35 | 18 | G3 / 4 NPT3 / 4 |
LSQ-S7-08SF | 93 | 58.2 | 46 | 22 | G1 NPT1 |
Fiş
PARTNO. | LP | C | HEX2 | Bir | T |
LSQ-S7-02PF | 36 | 17.5 | 19 | 12 | G1 / 4 NPT1 / 4 |
LSQ-S7-03PF | 38 | 22.5 | 23 | 13 | G3 / 8 NPT3 / 8 |
LSQ-S7-04PF | 50 | 27.5 | 32 | 16 | G1 / 2 NPT1 / 2 |
LSQ-S7-06PF | 50 | 27.5 | 32 | 18 | G3 / 4 NPT3 / 4 |
LSQ-S7-08PF | 61 | 36 | 41 | 22 | G1 NPT1 |
Kaplin Rakoru
PARTNO. | L | ¢ D | HEX1 | HEX2 | T |
LSQ-S7-02 | 72.5 | 28.5 | 19 | 19 | G1 / 4 NPT1 / 4 |
LSQ-S7-03 | 76.5 | 33 | 23 | 23 | G3 / 8 NPT3 / 8 |
LSQ-S7-04 | 95 | 43.5 | 35 | 32 | G1 / 2 NPT1 / 2 |
LSQ-S7-06 | 95 | 43.5 | 35 | 32 | G3 / 4 NPT3 / 4 |
LSQ-S7-08 | 119.2 | 58.2 | 46 | 41 | G1 NPT1 |
