Standart: | NITTO HI-CUPLA serisi, CEJN 315 serisi ile uyumlu | Malzeme: | Pirinç |
---|---|---|---|
Size: | 1/8"-1/2" | WP: | Çalışma basıncı -145 psi (10 bar) |
Vurgulamak: | Pirinç endüstriyel hızlı bağlantı kaplinleri,Tek Elle Çalıştırma hava hızlı bağlantı kaplinleri,LSQ-AB hava hortumu hızlı bağlantı kaplinleri |

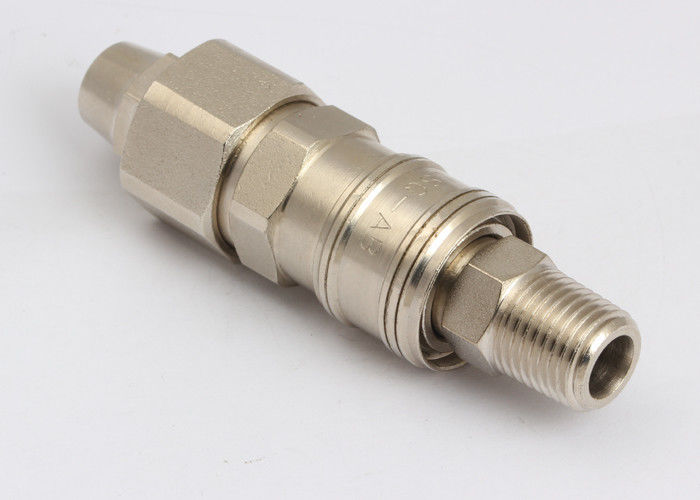

LSQ-AB Nitto Hi-Cupla, Yarı Otomatik Tip, Pirinç Pnömatik Hızlı Kaplinler, Nikel kaplama
Açıklama:
LSQ-AB tek elli ve yarı otomatik tip hızlı bağlantı (pirinç)
→ Özellikler: Tek elle çalıştırma.
→ Avantajlar: tek elle çalıştırma
→ Uygulama: pnömatik aletler
→ Değiştirilebilirlik: Nitto HI-CUPLA serisi, CEJN 315 Serisi.Rectus 13KA serisi.
→ Çalışma Basıncı: 1.0MPa.
→ Çalışma Sıcaklığı: -20℃ ila +120℃.
PARTNO. | LS | ¢D | HEX1 | A | ¢T | D |
LSQ-AB-01SH | 72 | 22 | 22 | 20 | 7 | 3 |
LSQ-AB-02SH | 77 | 22 | 22 | 25 | 9 | 5 |
LSQ-AB-03SH | 77 | 22 | 22 | 25 | 11.2 | 7 |
PARTNO. | LS | ¢D | HEX1 | A | T(BSP) | D |
LSQ-AB-02SF | 60 | 22 | 22 | 13 | BSP1/4" | 10 |
LSQ-AB-03SF | 60 | 22 | 22 | 13 | BSP3/8" | 10 |
LSQ-AB-04SF | 62 | 22 | 22 | 14 | BSP1/2" | 10 |
PARTNO. | LS | ¢D | HEX1 | A | T(PT) | D |
LSQ-AB-02SM | 60 | 22 | 22 | 13 | PT1/4" | 7 |
LSQ-AB-03SM | 60 | 22 | 22 | 13 | PT3/8" | 10 |
LSQ-AB-04SM | 61 | 22 | 22 | 14 | PT1/2" | 14 |
PARTNO. | LS | ¢D | HEX1 | A | T(BSP) | D |
LSQ-AB-01SP | 60 | 22 | 22 | 13 | 6*4 | 2.8 |
LSQ-AB-02SP | 62 | 22 | 22 | 15 | 8*5 | 3.8 |
LSQ-AB-03SP | 64 | 22 | 22 | 17 | 10*6.5 | 5 |
LSQ-AB-04SP | 64 | 22 | 22 | 17 | 12*8 | 6.5 |
PARTNO. | LP | C | KP | A | ¢T | D |
LSQ-AB-01PH | 47.5 | 20.5 | ¢16 | 20 | 7 | 7.5 |
LSQ-AB-02PH | 52.5 | 20.5 | ¢16 | 25 | 9 | 7.5 |
LSQ-AB-03PH | 52.5 | 20.5 | ¢16 | 25 | 11.2 | 7.5 |
PARTNO. | LP | C | HEX2 | A | T(BSP) | D |
LSQ-AB-02PF | 36.5 | 20.5 | 17 | 13 | BSP1/4" | 7.5 |
LSQ-AB-03PF | 36.5 | 20.5 | 19 | 15 | BSP3/8" | 7.5 |
LSQ-AB-04PF | 41.5 | 20.5 | 24 | 16 | BSP1/2" | 7.5 |
PARTNO. | LP | C | HEX2 | A | T(PT) | D |
LSQ-AB-02PM | 36.5 | 20.5 | 14 | 9.5 | PT1/4" | 7.5 |
LSQ-AB-03PM | 39.5 | 20.5 | 17 | 13 | PT3/8" | 7.5 |
LSQ-AB-04PM | 42.5 | 20.5 | 22 | 15 | PT1/2" | 7.5 |
PARTNO. | LP | C | HEX2 | A | T | D |
LSQ-AB-01PP | 40 | 20.5 | 14 | 14 | 6*4 | 7.5 |
LSQ-AB-02PP | 41 | 20.5 | 14 | 15 | 8*5 | 7.5 |
LSQ-AB-03PP | 43 | 20.5 | 17 | 17 | 10*6.5 | 7.5 |
LSQ-AB-04PP | 45.5 | 20.5 | 19 | 19 | 12*8 | 7.5 |
