Ürün Ayrıntıları
Menşe yeri: Ningbo, Çin (Anakara)
Marka adı: SONGQIAO
Model numarası: KZF
Ödeme ve Nakliye Şartları
Min sipariş miktarı: tartışılabilir
Fiyat: pazarlık edilebilir
Ambalaj bilgileri: standart ihracat paketi veya müşterilerin isteklerine göre.
Teslim süresi: 30 gün içinde veya müşterilerin ihtiyacına göre.
Yetenek temini: Montaj atölyesinin kapasitesine göre 50.000 adet / gün
Standart: |
ISO 7241-1 serisi "B", popet valf |
WP: |
1.000 psi'ye (69 bar) kadar çalışma basınçları |
Malzeme: |
paslanmaz çelik |
Boyut: |
1/8' - 2' |
İplik: |
BSPP, BSPT, NPT, NPTF, SAE |
Bağlantı: |
Kilitleme topları |
Standart: |
ISO 7241-1 serisi "B", popet valf |
WP: |
1.000 psi'ye (69 bar) kadar çalışma basınçları |
Malzeme: |
paslanmaz çelik |
Boyut: |
1/8' - 2' |
İplik: |
BSPP, BSPT, NPT, NPTF, SAE |
Bağlantı: |
Kilitleme topları |

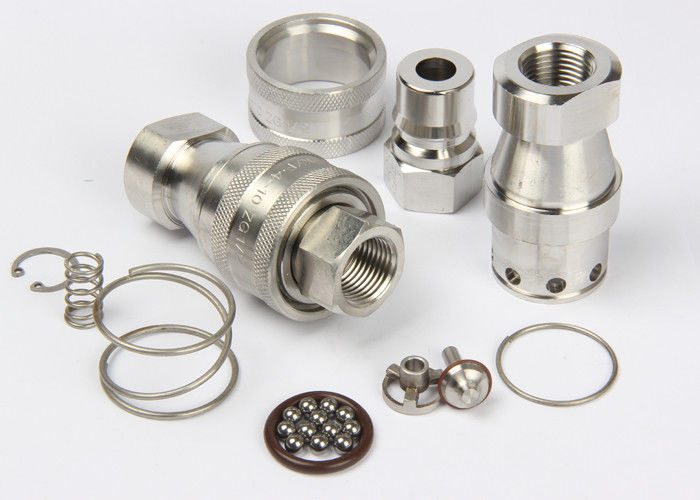

KZF, ISO7241-B Dişi Dişli Hidrolik Hızlı Bağlantı Kaplinleri, Paslanmaz Çelik SS304
Açıklama:
KZF Kapalı Tip Hidrolik Hızlı Kaplin (304 paslanmaz çelik)
KZF kaplinler, hidrolik uygulama yelpazesinde kullanılmaktadır.Bu Çift Kapatma kaplinleri, ekipmanın çalıştırılması veya bakımı için sıvı transfer hatlarının bağlanması ve bağlantısının kesilmesi gereken ve sıvı kaybının istenmediği her yerde bulunabilir.Öncelikle hidrolik sıvı ile kullanılır.KZF kaplinler ayrıca kimyasallar, su, buhar ve bazı gazlarla da kullanılır.
Özellikler
| Gövde Boyutu (inç) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1(1/4) | 1(1/2) | 2 |
| Anma Basıncı (PSI) | 2000 | 2000 | 1500 | 1500 | 1500 | 1000 | 1000 | 1000 | 1000 |
| Nominal Akış (GPM) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| Sıcaklık Aralığı (std contalar) | -20℃ ila +120℃ | ||||||||
| Standart conta malzemesi | VİTON | ||||||||
KZF Serisi kaplinlerin özelliği:
1, Geçmeli kilitleme top sistemi ile sağlanan pozitif, hızlı bağlantı.Bağlandığında, erkek ve dişi yarılar basınç altında bile dönebilir, böylece esnek hortumlarda herhangi bir burulma gerilimi önlenir.
2, Yüksek basınç tepe noktalarına ve darbelere dayanacak şekilde tasarlanmıştır.
3, Poppet valfleri, basınç düşüşünü en aza indirmek için dengeli yaylara ve kalibre edilmiş yağ akış geçitlerine sahiptir.
4, Poppet valf contaları darbeye dayanıklı koruyucu kenarlara sahiptir.
5. KZF serisi, ISO 7241-B standardına uygundur
6. PARKER 60 Serisi, FASTER HNV Serisi, AEROQUIP FD45 Serisi ve HANSEN HK Serisi ile uyumludur.
KZF (1/8",1/4",3/8",1/2") KZF (3/4",1",11/4",12/2",2")
Priz
| ISO | PARTNO. | LS | ￠D | HEX1 | A | T |
| 5 | KZF-01SF | 48 | 24 | 14 | 8 | G1/8 |
| 6.3 | KZF-02SF | 58 | 27 | 19 | 12.5 | ZG1/4 |
| 10 | KZF-03SF | 65 | 35 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04SF | 72.5 | 45 | 29 | 14 | ZG1/2 |
| 20 | KZF-06SF | 88 | 54 | 36 | 17 | ZG3/4 |
| 25 | KZF-08SF | 102 | 64.5 | 41 | 23 | ZG1 |
| 31.5 | KZF-10SF | 115 | 69 | 54 | 27 | ZG1-1/4 |
| 40 | KZF-12SF | 124 | 79 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16SF | 132 | 102 | 77 | 30 | ZG2 |
| Not: Yalnızca boyut 01 ila 08, ISO 7241-B standardına uygundur | ||||||
Fiş
| ISO | PARTNO. | LP | D | C | HEX2 | A | T |
| 5 | KZF-01PF | 29 | 10.8 | 19 | 14 | 8 | G1/8 |
| 6.3 | KZF-02PF | 36 | 14.2 | 22.5 | 17 | 12.5 | ZG1/4 |
| 10 | KZF-03PF | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04PF | 44 | 23.5 | 28 | 27 | 14 | ZG1/2 |
| 20 | KZF-06PF | 52 | 31.4 | 36 | 36 | 17 | ZG3/4 |
| 25 | KZF-08PF | 62 | 37.8 | 40 | 41 | 23 | ZG1 |
| 31.5 | KZF-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| 40 | KZF-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| Not: Yalnızca boyut 01 ila 08, ISO 7241-B standardına uygundur | |||||||
Kaplin Uydurma
| ISO | PARÇA NO. | L | ￠D | HEX1 | HEX2 | T |
| 5 | KZF-01 | 58.5 | 24 | 14 | 14 | G1/8 |
| 6.3 | KZF-02 | 72.5 | 28 | 19 | 17 | ZG1/4 |
| 10 | KZF-03 | 80.5 | 35 | 22 | 22 | ZG3/8 |
| 12.5 | KZF-04 | 89 | 45 | 29 | 27 | ZG1/2 |
| 20 | KZF-06 | 105 | 54 | 36 | 36 | ZG3/4 |
| 25 | KZF-08 | 124.5 | 64.5 | 41 | 41 | ZG1 |
| 31.5 | KZF-10 | 140.5 | 69 | 54 | 52 | ZG1-1/4 |
| 40 | KZF-12 | 150.5 | 79 | 60 | 60 | ZG1-1/2 |
| 50 | KZF-16 | 160.5 | 102 | 77 | 77 | ZG2 |
| Not: Yalnızca boyut 01 ila 08, ISO 7241-B standardına uygundur | ||||||
