Ürün Ayrıntıları
Menşe yeri: Ningbo, Çin (Anakara)
Marka adı: SONGQIAO
Model numarası: LSQ-S2
Ödeme ve Nakliye Şartları
Min sipariş miktarı: tartışılabilir
Fiyat: pazarlık edilebilir
Ambalaj bilgileri: standart ihracat paketi veya müşterilerin isteklerine göre.
Teslim süresi: 30 gün içinde veya müşterilerin ihtiyacına göre.
Yetenek temini: Montaj atölyesinin kapasitesine göre 50.000 adet / gün
Standart: |
ISO 7241-1 serisi "B", popet valf |
WP: |
5.000 psi'ye (345 bar) kadar çalışma basınçları |
Material: |
Carbon Steel |
Boyut: |
1/8' - 1' |
İplik: |
BSPP, BSPT, NPT, NPTF, SAE |
Bağlantı: |
Kilitleme topları |
Standart: |
ISO 7241-1 serisi "B", popet valf |
WP: |
5.000 psi'ye (345 bar) kadar çalışma basınçları |
Material: |
Carbon Steel |
Boyut: |
1/8' - 1' |
İplik: |
BSPP, BSPT, NPT, NPTF, SAE |
Bağlantı: |
Kilitleme topları |
LSQ-S2, ISO7241-B Hidrolik Hızlı Kaplinler, Genel Amaçlı, Parker 60 Serisi
Açıklama:

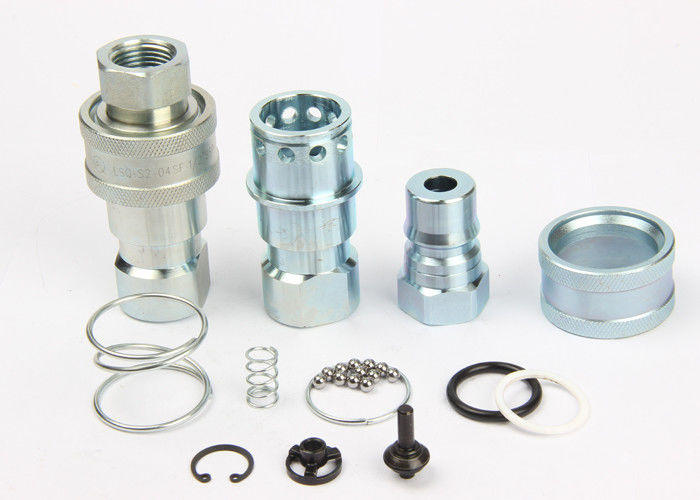

LSQ-S2 Yakın Tip Hidrolik Hızlı Kaplin (Çelik)
Başvurular:
• Endüstriyel hidrolik hatlar
• Gıda ve kimyasal işleme
• Su ve soğutma suyu hatları
• Mobil ekipman
• Bazı gazlarla kullanılabilir
Teknik Özellikler
| Vücut Boyutu (inç) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Anma Basıncı (PSI) | 5000 | 5000 | 4000 | 4000 | 3000 | 3000 |
| Anma Akışı (GPM) | 1 | 3 | 6 | 12 | 28 | 50 |
| Sıcaklık aralığı | -20 ℃ ile + 120 ℃ | |||||
| Mühür malzemesi | NBR | |||||
LSQ-S2 Serisi kaplinlerin özellikleri:
1. Kuplajsız sızıntıyı önlemek için mevcut Poppet valfler.
2. Poppet valfler, akışı hızlandırmak için anma çalışma basıncı dahilinde bağlandığında otomatik olarak açılır.
3. Kritik parçalar dayanıklılık için sertleştirilmiştir.
4. Güvenilir bilyeli kilitleme mekanizması, eşleşen yarımları bir arada tutar.
5. Soket ve fiş, katı çubuk stoğundan hassas bir şekilde işlenmiştir.
6. LSQ-S2 serisi, ISO 7241-B standardına uygundur.
7. PARKER 60 Serisi, FASTER HNV Serisi, AEROQUIP FD45 Serisi ve HANSEN HK Serisi ile uyumludur.
Verim: Test Sıvısı: Oil-200SUS.1GPM = 3.78L / Min, 1PSID = 0.0069MPa
LSQ-S2 Serisi (1/4 ", 3/8", 1/2 ", 3/4", 1 ")
Priz
| ISO | PARTNO. | LS | ￠ D | HEX1 | Bir | T |
| 5 | LSQ-S2-01SF | 48 | 24 | 17 | 9.5 | G1 / 8 NPT1 / 8 |
| 6.3 | LSQ-S2-02SF | 58 | 28.5 | 19 | 13 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S2-03SF | 65 | 35 | 24 | 13 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-S2-04SF | 74 | 44.5 | 28.5 | 20.5 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S2-06SF | 92 | 54 | 36 | 22 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S2-08SF | 103 | 63.5 | 41 | 23 | G1 NPT1 |
Fiş
| ISO | PARTNO. | LP | d | C | HEX2 | Bir | T |
| 5 | LSQ-S2-01PF | 29 | 10.8 | 19 | 14 | 9.5 | G1 / 8 NPT1 / 8 |
| 6.3 | LSQ-S2-02PF | 36 | 14.2 | 22.8 | 19 | 13 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S2-03PF | 40 | 19 | 25 | 24 | 13 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-S2-04PF | 46.5 | 23.5 | 28 | 28.5 | 20.5 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S2-06PF | 56 | 31.5 | 36 | 36 | 22 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S2-08PF | 63 | 37.8 | 45 | 41 | 23 | G1 "NPT1" |
Birleştirilmiş
| ISO | PARTNO. | L | ￠ D | HEX1 | HEX2 | T |
| 5 | LSQ-S2-01 | 58.5 | 24 | 17 | 14 | G1 / 8 NPT1 / 8 |
| 6.3 | LSQ-S2-02 | 72 | 28.5 | 19 | 19 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S2-03 | 80.5 | 35 | 24 | 24 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-S2-04 | 93.5 | 44.5 | 28.5 | 28.5 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S2-06 | 112.5 | 54 | 36 | 36 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S2-08 | 126.5 | 63.5 | 41 | 41 | G1 NPT1 |
