Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Standart: | ISO 7241-1 serisi "A", dikme valf | WP: | 5.000 psi'ye (345 bar) kadar çalışma basınçları |
---|---|---|---|
Malzeme: | Karbon çelik | boyut: | 1/4 '- 1' |
Konu: | BSPP, BSPT, NPT, NPTF, SAE | Bağ: | Topları kilitlemek |
Vurgulamak: | hidrolik hat hızlı bağlantı,hidrolik çabuk açılır kaplin |

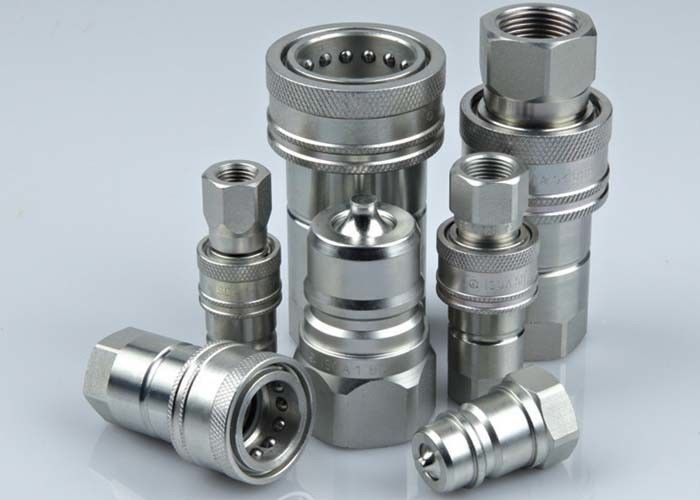

ISO A Karbon Çelikte LSQ-ISOA Hidrolik Kaplinler, Krom Üç
Açıklama:
LSQ-ISOA KAPALI TİP HİDROLİK HIZLI KAPLİN (ÇELİK) (YENİ)
Uygulamalar: LSQ-ISOA Serisi, endüstriye inşaat ekipmanları, ormancılık ekipmanları, tarım makineleri, yağ araçları, petrol ekipmanı, çelik fabrikası makineleri ve diğer zorlu hidrolik uygulamalarda kullanılmak üzere kanıtlanmış bir tasarım getirir.
Özellikler:
Vücut Boyutu (inç) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
Anma Basıncı (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
Anma Akışı (GPM) | 3 | 6 | 12 | 28 | 50 |
Sıcaklık Aralığı (standart contalar) | -20 ℃ ile + 120 ℃ | ||||
Standart conta malzemesi | NBR |
LSQ-ISOA Serisi kaplinlerin özellikleri:
· Yeni valf tasarımı, yüksek akıştan gelen hasara ve darbenin basıncına karşı direnç göstererek gelişmiş performans sağlar.
· Bağlantısız sızıntıyı önlemek için poppet valfler mevcuttur.
· Poppet valfler, akışı hızlı bir şekilde tutmak için nominal çalışma basıncı dahilinde akuple edildiğinde otomatik olarak açılır.
· Kritik parçalar dayanıklılık için sertleştirilmiştir.
· Güvenilir bilyeli kilitleme mekanizması, eşleşen yarımları bir arada tutar.
· Soket ve fiş, yekpare çubuk stoğundan hassas bir şekilde işlenmiştir.
· Yeni Krom kaplama işlemi, gelişmiş pas önleyici performans sağlar
· LSQ-ISOA serisi, ISO 7241-A standardına uygundur
· PARKER 6600 Serisi, FASTER ANV Serisi, AEROQUIP 5600 Serisi ve HANSEN HA 15000 Serisi ile uyumludur
ISO | PARTNO. | LS | ΦD | HEX1 | Bir | T |
6.3 | LSQ-ISOA-02SF | 50 | 26 | 19 | 13 | G1 / 4 NPT1 / 4 |
10 | LSQ-ISOA-03SF | 57.1 | Φ31.5 | 22 | 16 | G3 / 8 NPT3 / 8 |
12.5 | LSQ-ISOA-04SF | 66 | 38,5 | 27 | 18 | G1 / 2 NPT1 / 2 |
20 | LSQ-ISOA-06SF | 82.5 | Φ48 | 34 | 20.5 | G3 / 4 NPT3 / 4 |
25 | LSQ-ISOA-08SF | 100 | Φ58 | 41 | 20.5 | G1 NPT1 |
ISO | PARTNO. | LP | d | C | HEX2 | Bir | T |
6.3 | LSQ-ISOA-02PF | 38.5 | 11.8 | 15 | 19 | 13 | G1 / 4 NPT1 / 4 |
10 | LSQ-ISOA-03PF | 39 | 17.3 | 19 | 22 | 16 | G3 / 8 NPT3 / 8 |
12.5 | LSQ-ISOA-04PF | 44 | 20.5 | 29 | 27 | 18 | G1 / 2 NPT1 / 2 |
20 | LSQ-ISOA-06PF | 55 | 29 | 29 | 34 | 20.5 | G3 / 4 NPT3 / 4 |
25 | LSQ-ISOA-08PF | 66 | 34.3 | 35 | 41 | 20.5 | G1 NPT1 |
ISO | PARTNO. | L | ¢ D | HEX1 | HEX2 | T |
6.3 | LSQ-ISOA-02 | 74.2 | 26 | 19 | 19 | G1 / 4 NPT1 / 4 |
10 | LSQ-ISOA-03 | 78.5 | Φ31.5 | 22 | 22 | G3 / 8 NPT3 / 8 |
12.5 | LSQ-ISOA-04 | 88.2 | 38,5 | 27 | 27 | G1 / 2 NPT1 / 2 |
20 | LSQ-ISOA-06 | 110.4 | Φ48 | 34 | 34 | G3 / 4 NPT3 / 4 |
25 | LSQ-ISOA-08 | 132.9 | 56 | 41 | 41 |
G1 NPT1 |
