Ürün Ayrıntıları
Menşe yeri: Ningbo, Çin (Anakara)
Marka adı: SONGQIAO
Model numarası: LSQ-S8
Ödeme ve Nakliye Şartları
Min sipariş miktarı: tartışılabilir
Fiyat: pazarlık edilebilir
Ambalaj bilgileri: standart ihracat paketi veya müşterilerin isteklerine göre.
Teslim süresi: 30 gün içinde veya müşterilerin ihtiyacına göre.
Yetenek temini: Montaj atölyesinin kapasitesine göre 50.000 adet / gün
Standart: |
ISO 7241-1 serisi "B", popet valf |
WP: |
1.000 psi'ye (69 bar) kadar çalışma basınçları |
Malzeme: |
Pirinç |
Boyut: |
1/4' - 1' |
İplik: |
BSPP, BSPT, NPT, NPTF, SAE |
Bağlantı: |
Kilitleme topları |
Standart: |
ISO 7241-1 serisi "B", popet valf |
WP: |
1.000 psi'ye (69 bar) kadar çalışma basınçları |
Malzeme: |
Pirinç |
Boyut: |
1/4' - 1' |
İplik: |
BSPP, BSPT, NPT, NPTF, SAE |
Bağlantı: |
Kilitleme topları |

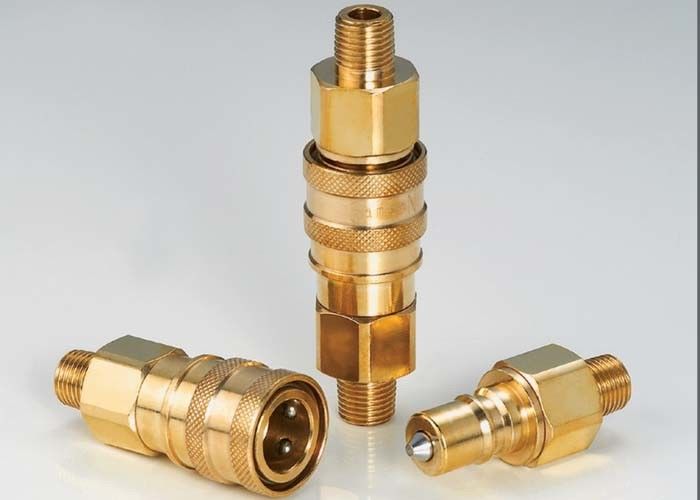

LSQ-S8, ISO7241-B Erkek Dişte Hidrolik Kaplinler, Pirinç
Açıklama:
LSQ-S8 orta basınçlı yüksek performanslı pnömatik ve hidrolik hızlı bağlantı (PİRİNÇ)
Uygulamalar: LSQ-S8 kaplinler, hidrolik uygulamalar yelpazesinde kullanılır, Bu Çift Kapama kaplinleri, ekipmanın çalıştırılması veya bakımı için sıvı transfer hatlarının bağlanması ve bağlantısının kesilmesi gereken her yerde bulunabilir ve sıvı kaybı istenmeyen bir durumdur. .LSQ-S8, inşaat ekipmanlarında, ormancılık ekipmanlarında, tarım makinelerinde, yağ aletlerinde, çelik fabrikası makinelerinde ve diğer zorlu hidrolik uygulamalarda kullanılır.
Teknik Özellikler
| Vücut Boyutu (inç) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Anma Basıncı (PSI) | 1000 | 1000 | 1000 | 1000 | 1000 |
| Anma Akışı (GPM) | 3 | 6 | 12 | 28 | 50 |
| Sıcaklık aralığı | -20 ℃ ile + 120 ℃ | ||||
| Standart conta malzemesi | NBR | ||||
LSQ-S8 Serisi Kaplinler özelliği:
1. Bağlantısız sızıntıyı önlemek için popet valfler mevcuttur.
2. Poppet valfler, akışı hızlandırmak için nominal çalışma basıncı dahilinde bağlandığında otomatik olarak açılır.
3. Güvenilir bilyeli kilitleme mekanizması, eşleşen yarımları bir arada tutar.
4. Soket ve fiş, sağlam çubuk stoğundan hassas bir şekilde işlenmiştir.
5. LSQ-S8 serisi, ISO 7241-B standardına uygundur.
6. PARKER 60 Serisi, FASTER HNV Serisi, AEROQUIP FD45 Serisi ve HANSEN HK Serisi ile uyumludur
| ISO | PARTNO. | LS | ￠ D | HEX1 | Bir | T |
| 6.3 | LSQ-S8-02SM | 62.5 | 27 | 22 | 13 | ZG1 / 4 NPT1 / 4 |
| 10 | LSQ-S8-03SM | 68.5 | 35 | 27 | 13 | ZG3 / 8 NPT3 / 8 |
| 12.5 | LSQ-S8-04SM | 77.5 | 45 | 30 | 16 | ZG1 / 2 NPT1 / 2 |
| 20 | LSQ-S8-06SM | 93.5 | 54 | 36 | 18 | ZG3 / 4 NPT3 / 4 |
| 25 | LSQ-S8-08SM | 98 | 64.5 | 41 | 20 |
ZG1 NPT1 |
| ISO | PARTNO. | LP | d | C | HEX2 | Bir | T |
| 6.3 | LSQ-S8-02PM | 53 | 14.2 | 22.5 | 22 | 13 | ZG1 / 4 NPT1 / 4 |
| 10 | LSQ-S8-03PM | 55.5 | 19 | 25 | 27 | 13 | ZG3 / 8 NPT3 / 8 |
| 12.5 | LSQ-S8-04PM | 64.5 | 23.5 | 28 | 30 | 16 | ZG1 / 2 NPT1 / 2 |
| 20 | LSQ-S8-06PM | 74.5 | 31.4 | 36 | 36 | 18 | ZG3 / 4 NPT3 / 4 |
| 25 | LSQ-S8-08SM | 78 | 37.8 | 40 | 41 | 20 | ZG1 NPT1 |
| ISO | PARTNO. | L | ￠ D | HEX1 | HEX2 | T |
| 6.3 | LSQ-S8-02 | 94 | 27 | 22 | 22 | ZG1 / 4 NPT1 / 4 |
| 10 | LSQ-S8-03 | 99 | 35 | 27 | 27 | ZG3 / 8 NPT3 / 8 |
| 12.5 | LSQ-S8-04 | 115.5 | 45 | 30 | 30 | ZG1 / 2 NPT1 / 2 |
| 20 | LSQ-S8-06 | 133 | 54 | 36 | 36 | ZG3 / 4 NPT3 / 4 |
| 25 | LSQ-S8-08 | 136.5 | 64.5 | 41 | 41 | ZG1 NPT1 |
