Ürün Ayrıntıları
Menşe yeri: Ningbo, Çin (Anakara)
Marka adı: SONGQIAO
Model numarası: LSQ-S7
Ödeme ve Nakliye Şartları
Min sipariş miktarı: tartışılabilir
Fiyat: pazarlık edilebilir
Ambalaj bilgileri: standart ihracat paketi veya müşterilerin isteklerine göre.
Teslim süresi: 30 gün içinde veya müşterilerin ihtiyacına göre.
Yetenek temini: Montaj atölyesinin kapasitesine göre 50.000 adet / gün
Standart: |
NITTO HSP cupla serisi, popet valf ile uyumlu |
WP: |
5.000 psi'ye (345 bar) kadar çalışma basınçları |
Malzeme: |
Karbon çelik |
Boyut: |
1/4' - 1' |
İplik: |
BSPP, BSPT, NPT, NPTF, SAE |
Bağlantı: |
Kilitleme topları |
Standart: |
NITTO HSP cupla serisi, popet valf ile uyumlu |
WP: |
5.000 psi'ye (345 bar) kadar çalışma basınçları |
Malzeme: |
Karbon çelik |
Boyut: |
1/4' - 1' |
İplik: |
BSPP, BSPT, NPT, NPTF, SAE |
Bağlantı: |
Kilitleme topları |

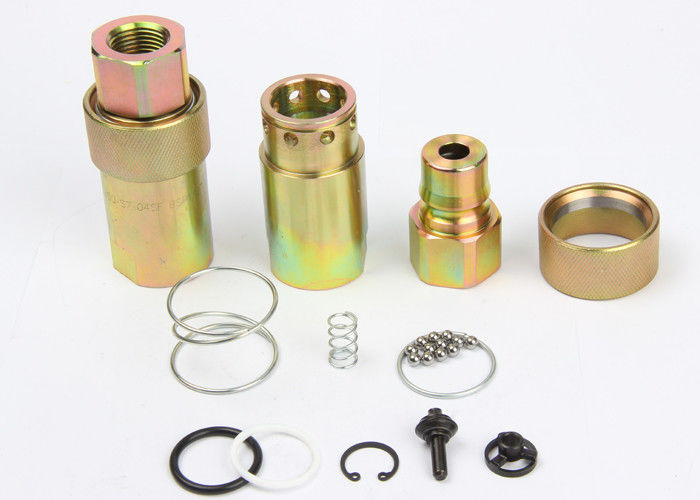

Sertleştirilmiş Dayanıklılık Tipi Hızlı Açılan Hidrolik Bağlantı Elemanları LSQ-S7 Karbon Çeliği
Özellikler
| Gövde Boyutu (inç) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Anma Basıncı (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| Nominal Akış (GPM) | 3 | 6 | 12 | 28 | 50 |
| Sıcaklık Aralığı (std contalar) | -20℃ ila +100℃ | ||||
| Standart conta malzemesi | NBR | ||||
LSQ-S7 Serisi kaplinlerin özelliği:
1. Bağlantısız sızıntıyı önlemek için dikme valfleri mevcuttur.
2. Popet valfler, akışı hızlandırmak için anma çalışma basıncı dahilinde bağlandığında otomatik olarak açılır.
3. Kritik parçalar dayanıklılık için sertleştirilmiştir.
4. Güvenilir top kilitleme mekanizması eşleşen yarımları bir arada tutar.
5. Soket ve fiş, masif çubuk stoğundan hassas bir şekilde işlenmiştir.
6. NITTO HSP kuplör Serisi ile uyumludur.
Performans: Test Sıvısı: Yağ-200SUS,1GPM=3,78L/Dk,1PSID=0,0069MPa.
LSQ-S7 serisi (1/4",3/8",1/2",3/4",1")
Priz
| PARTNO. | LS | ￠D | HEX1 | A | T |
| LSQ-S7-02SF | 53.4 | 28.5 | 19 | 12.5 | G1/4 NPT1/4 |
| LSQ-S7-03SF | 60.4 | 33 | 23 | 14 | G3/8 NPT3/8 |
| LSQ-S7-04SF | 72 | 43.5 | 35 | 18 | G1/2 NPT1/2 |
| LSQ-S7-06SF | 72 | 43.5 | 35 | 18 | G3/4 NPT3/4 |
| LSQ-S7-08SF | 93 | 58.2 | 46 | 22 | G1 NPT1 |
Fiş
| PARTNO. | LP | C | HEX2 | A | T |
| LSQ-S7-02PF | 36 | 17.5 | 19 | 12 | G1/4 NPT1/4 |
| LSQ-S7-03PF | 38 | 22.5 | 23 | 13 | G3/8 NPT3/8 |
| LSQ-S7-04PF | 50 | 27.5 | 32 | 16 | G1/2 NPT1/2 |
| LSQ-S7-06PF | 50 | 27.5 | 32 | 18 | G3/4 NPT3/4 |
| LSQ-S7-08PF | 61 | 36 | 41 | 22 | G1 NPT1 |
Kaplin Uydurma
| PARTNO. | L | ￠D | HEX1 | HEX2 | T |
| LSQ-S7-02 | 72.5 | 28.5 | 19 | 19 | G1/4 NPT1/4 |
| LSQ-S7-03 | 76.5 | 33 | 23 | 23 | G3/8 NPT3/8 |
| LSQ-S7-04 | 95 | 43.5 | 35 | 32 | G1/2 NPT1/2 |
| LSQ-S7-06 | 95 | 43.5 | 35 | 32 | G3/4 NPT3/4 |
| LSQ-S7-08 | 119.2 | 58.2 | 46 | 41 | G1 NPT1 |
