Ürün Ayrıntıları
Menşe yeri: Ningbo, Çin (Anakara)
Marka adı: SONGQIAO
Model numarası: LSQ-VEP
Ödeme ve Nakliye Şartları
Min sipariş miktarı: tartışılabilir
Fiyat: pazarlık edilebilir
Ambalaj bilgileri: standart ihracat paketi veya müşterilerin isteklerine göre.
Teslim süresi: 30 gün içinde veya müşterilerin ihtiyacına göre.
Yetenek temini: Montaj atölyesinin kapasitesine göre 50.000 adet / gün
Standart: |
ISO 16028 serisi, düz yüz |
WP: |
5.000 psi'ye (345 bar) kadar çalışma basınçları |
Malzeme: |
Karbon çelik |
Boyut: |
1/2' - 1-1/2' |
İplik: |
BSPP, BSPT, NPT, NPTF, SAE |
Bağlantı: |
İplik kilidi |
Standart: |
ISO 16028 serisi, düz yüz |
WP: |
5.000 psi'ye (345 bar) kadar çalışma basınçları |
Malzeme: |
Karbon çelik |
Boyut: |
1/2' - 1-1/2' |
İplik: |
BSPP, BSPT, NPT, NPTF, SAE |
Bağlantı: |
İplik kilidi |

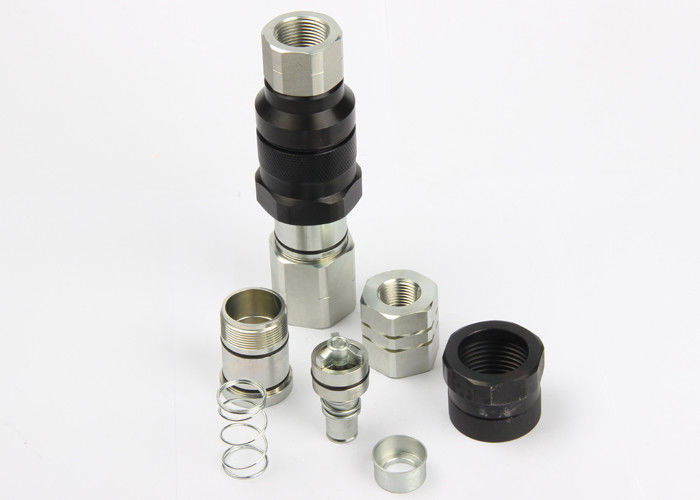

LSQ-VEP, Düz Yüzlü ve Dişli Kilitli Karbon Çelik, Krom Üç ve Siyah Çinko Nikel Kaplamalı Hidrolik Kaplinler
Açıklama:
Başvurular
Aşağıdaki genel ekipmanlarda yaygın olarak kullanılan LSQ-VEP Serisi
Protable inşaat ekipmanları
Hidrolik aletler
Araçlar
Özellikleri:
1, Yeni valf tasarımı, yüksek akıştan kaynaklanan hasara ve gelişmiş performans sağlayan dürtü basıncına direnç gösterebilir.
2, Basınç altında bağlantı için özel nipel tasarımı, yüksek artık basınçlarla bağlantı ve bağlantı kesmeye izin verir.
3'te, LSQ-VEP serisi, kuplör üzerindeki eşleşen erkek dişlerle eşleşen bir dişli kovan kilitleme mekanizması kullanır.İki alan, bağlantıdan manuel olarak birbirine geçirilmelidir.
4, yeni krom kaplama işlemi gelişmiş pas önleyici performans sağlar
5, LSQ-VEP serisi kaplinler, bağlantı veya bağlantı kesilirken düz valf kullanır, Bu, bağlantı kesme sırasında veya yeniden bağlantı sırasında hava girme sırasında yalnızca küçük miktarlarda sıvı kaybedilebileceği anlamına gelir.
6, Bu Anti-Blowout BFT bağlı conta, ağır hizmet koşullarında patlamayı veya hasarı önlemek için tasarlanmıştır.
7, Dayanıklılık için işlenmiş katı çelik çubuk stoğu STCCHI VEP Serisi ile uyumlu
|
Vücut Boyutu (inç)
|
1/2 (04)
|
5/8 (06)
|
3/4 (08)
|
1 (10)
|
1-1 / 2 (12)
|
|
|
Anma Basıncı (PSI)
|
7000
|
7000
|
7000
|
6000
|
5000
|
|
|
Anma Akışı (GPM)
|
12
|
28
|
50
|
88
|
152
|
|
|
Sıcaklık aralığı
|
-20 ℃ ile + 120 ℃
|
|||||
|
Standart conta malzemesi NBR
|
||||||
Faydaları
• Düz yüzeyin temizlenmesi kolaydır ve hidrolik devreye kirlenmeyi azaltmaya yardımcı olur.
• Bağlantı / bağlantı kesme sırasında minimum sıvı kaybı, çevreye sıvı kaybını azaltır.
• Bağlantı / bağlantı kesme sırasında minimum hava girişi, devrenin doğru çalışmasını sağlar.
• Valf tasarımının dahili akışı, sistemdeki devre verimliliğini koruyarak minimum basınç düşüşü yaratır.
• Dahili basınç tahliye vanası sistemi, yüksek dahili artık basınç ile kolay bağlantı sağlar.
• Modüler tasarım, çok çeşitli bağlantı noktası konfigürasyonlarına izin verir.
• Darbe basınçlarına karşı yüksek direnç.
• Güvenli ve kullanımı basit.
|
ISO
|
PARÇA NO
|
LS
|
D
|
HEX1
|
HEX2
|
Bir
|
T
|
|
13
|
LSQ-VEP-04SF
|
103.5
|
49
|
S36
|
S46
|
16.5
|
G1 / 2 NPT1 / 2
|
|
16
|
LSQ-VEP-06SF
|
114
|
Φ53.7
|
S41
|
S50
|
20
|
G3 / 4 NPT3 / 4
|
|
19
|
LSQ-VEP-08SF
|
133.5
|
Φ58.8
|
S46
|
S55
|
21
|
G1 NPT1
|
|
25
|
LSQ-VEP-10SF
|
145.2
|
68.7
|
S55
|
S65
|
21
|
G1-1 / 4 NPT1-1 / 4
|
|
31.5
|
LSQ-VEP-12SF
|
187.5
|
92
|
S65
|
S85
|
21
|
G1-1 / 2 NPT1-1 / 2
|
|
ISO
|
PARÇA NO
|
LS
|
C
|
d
|
E
|
HEX2
|
Bir
|
T
|
|
13
|
LSQ-VEP-04PF
|
95
|
18.8
|
24.54
|
M40 * 3
|
S36
|
16.5
|
G1 / 2 NPT1 / 2
|
|
16
|
LSQ-VEP-06PF
|
98.8
|
19.5
|
27.04
|
M45 * 3
|
S36
|
20
|
G3 / 4 NPT3 / 4
|
|
19
|
LSQ-VEP-08PF
|
113.9
|
24
|
29.95
|
M50 * 3
|
S46
|
21
|
G1 NPT1
|
|
25
|
LSQ-VEP-10PF
|
123.5
|
24.8
|
36.05
|
M58 * 3
|
S55
|
21
|
G1-1 / 4 NPT1-1 / 4
|
|
31.5
|
LSQ-VEP-12PF
|
150
|
31.5
|
57
|
Tr80 * 4
|
S65
|
21
|
G1-1 / 2 NPT1-1 / 2
|
|
ISO
|
PARÇA NO
|
L
|
D
|
HEX1
|
HEX2
|
HEX3
|
T
|
|
13
|
LSQ-VEP-04
|
154.5
|
49
|
S36
|
S46
|
S36
|
G1 / 2 NPT1 / 2
|
|
16
|
LSQ-VEP-06
|
164.3
|
Φ53.7
|
S41
|
S50
|
S36
|
G3 / 4 NPT3 / 4
|
|
19
|
LSQ-VEP-08
|
189.4
|
Φ58.8
|
S46
|
S55
|
S46
|
G1 NPT1
|
|
25
|
LSQ-VEP-10
|
207.2
|
68.7
|
S55
|
S65
|
S55
|
G1-1 / 4 NPT1-1 / 4
|
|
31.5
|
LSQ-VEP-12
|
263.5
|
92
|
S65
|
S85
|
S65
|
G1-1 / 2 NPT1-1 / 2
|
