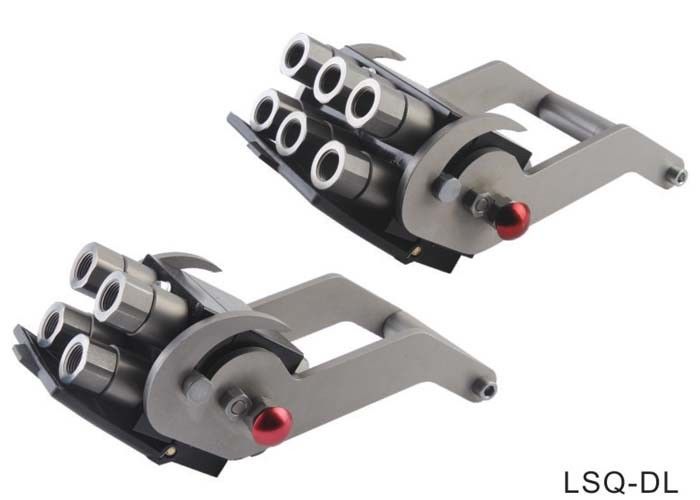

LSQ-DL / DLD, ISO16028, Karbon Çelikte Çoklu Kaplin Tipi Hidrolik Kaplinler, Basınç Altında Bağlantı, Çinko Nikel Plaka
Açıklama:
LSQ-DL / DLD, birkaç hidroliğin bağlanmasını ve ayrılmasını gerektiren herhangi bir uygulama için geniş bir çözüm yelpazesi sunan kompakt bir yapıya, manuel çoklu kaplinlere sahiptir.Az çaba gerektiren güvenli, basit ve hızlı bir hareketle 6 adede kadar hat aynı anda bağlanabilir ve ayrılabilir.Uygulamaya göre hatların tümü aynı boyutta olabilir veya her satır diğerlerinden farklı olabilir.
TEKNİK ÖZELLİKLER VE SEÇENEKLER
Değiştirilebilirlik: Songqiao dahili Standardı
Mekanik bağlantı: Dahili kamlar ve kilitleme pimleri
Bağlantı sistemi: Kolu döndürmek
Bağlantı kesme sistemi: Kolu döndürmek
İnşaat malzemesi ve yüzey işleme:
Alüminyum alaşımlı oksidasyonda gövde plakaları
Özel ısıl işlem uygulanmış yüksek dirençli karbon çeliğinden kamlar ve pimler.
Karbon çeliğindeki çinko kaplamalı veya çinko nikel işlemli diğer bileşenler.
NASIL KULLANILIR
BAĞLANMAK:
Devreye kirlenmeyi önlemek için birleştirmeden önce kaplinlerin düz eşleşme yüzeyini temizleyin.
Mobil çoklu bağlantının kılavuz pimlerini takın
sabit çoklu bağlantı elemanının deliklerine yerleştirin ve hareketli yarımı kaplinlerin yüzleri temas edene kadar hareket ettirin (şek. 1).
Tutamağa etki ederek, kolu sabit çoklu bağlantı yönünde çevirin (şek. 2).
Güvenlik kilidi otomatik olarak kenetlenene kadar döndürmeye devam edin (şek. 3).
Artık çoklu bağlantı birleştirilmiştir ve çalışmaya hazırdır.Devrede artık basınçla bağlantı olması durumunda, maksimum kuvvet bağlantının yalnızca son üçte biri için gereklidir.
BAĞLANTIYI KESMEK İÇİN
Kırmızı emniyet düğmesine basın, aynı zamanda tutamağa etki ederek kolu hareketli çoklu bağlantı yönünde çevirin (şek. 4).
Kolların mekanik durmasına kadar döndürmeye devam edin (şek.5)
Artık çoklu bağlantı ayrılmıştır ve hareketli yarıyı çıkarmak mümkündür (şek. 6).
Sabit çoklu bağlantı baş aşağı monte edildiğinde, hasara neden olacak şekilde düşmesini önlemek için mobil çoklu bağlantı desteklenmelidir.
Devredeki artık basınçla bağlantının kesilmesi durumunda, maksimum kuvvet, bağlantı kesmenin yalnızca ilk üçte biri için gereklidir.
| Vücut Boyutu (inç) | 3/8 | 1/2 |
| Anma Basıncı (PSI) | 4350 | 4350 |
| Anma Akışı (GPM) | 6 | 12 |
| Sıcaklık Aralığı (standart contalar) | -20 ℃ ile + 120 ℃ | |
| Standart conta malzemesi | NBR | |
| BOYUT | PARTNO. | Bir | B | C | D | E | F | G | H |
| 6 * 12 (12,5) | LSQ-DL6-04 | 179.5 | 255 | 55 | 30 | 110 | 90.4 | 50 | 30 |
| 4 * 12 (12,5) | LSQ-DL4-04 | 135.3 | 255 | 55 | 30 | 110 | 90.4 | 50 | 30 |
| 2 * 12 (12,5) | LSQ-DL2-04 | 123 | 255 | 55 | 30 | 110 | 90.4 | 47.3 | 30 |
| 6 * 3/8 (10) | LSQ-DL6-03 | 160.5 | 255 | 50 | 25 | 110 | 86.5 | 84.8 | 28 |
| 4 * 3/8 (10) | LSQ-DL4-03 | 123 | 255 | 50 | 25 | 110 | 88.5 | 47.3 | 28 |
| 2 * 3/8 (10) | LSQ-DL2-03 | 123 | 255 | 50 | 25 | 110 | 88.5 | 47.3 | 28 |
| BOYUT | PARTNO. | Bir | B | C | D | E | F | G | H |
| 6 * 12 (12,5) | LSQ-DLD6-04 | 179.5 | 314 | 55 | 30 | 110 | 90.4 | 50 | 30 |
| 4 * 12 (12,5) | LSQ-DLD4-04 | 135.3 | 314 | 55 | 30 | 110 | 90.4 | 50 | 30 |
| 2 * 12 (12,5) | LSQ-DLD2-04 | 123 | 314.5 | 55 | 30 | 110 | 90.4 | 47.3 | 30 |
| 6 * 3/8 (10) | LSQ-DLD6-03 | 160.5 | 314.5 | 50 | 25 | 110 | 86.5 | 84.8 | 28 |
| 4 * 3/8 (10) | LSQ-DLD4-03 | 123 | 314.5 | 50 | 25 | 110 | 88.5 | 47.3 | 28 |
| 2 * 3/8 (10) | LSQ-DLD2-03 | 123 | 314.5 | 50 | 25 | 110 | 88.5 | 47.3 | 28 |
KURULUM:
Aşağıdaki çizimde gösterildiği gibi sabitleme vidalarını kullanarak sabit çoklu bağlantıyı makineye sabitleyin.
| BOYUT | PARTNO. | T | HEX1 | L | LS | B | E |
| 6 * 12 (12,5) | LSQ-DL6-04 | G1 / 2 | S32 | 144.5 | 74.9 | 255 | 110 |
| 4 * 12 (12,5) | LSQ-DL4-04 | G1 / 2 | S32 | 100.3 | 74.9 | 255 | 110 |
| 2 * 12 (12,5) | LSQ-DL2-04 | G1 / 2 | S32 | 88 | 74.9 | 255 | 110 |
| 6 * 3/8 (10) | LSQ-DL6-03 | G3 / 8 | S24 | 125.5 | 68 | 255 | 110 |
| 4 * 3/8 (10) | LSQ-DL4-03 | G3 / 8 | S24 | 88 | 68 | 255 | 110 |
| 2 * 3/8 (10) | LSQ-DL2-03 | G3 / 8 | S24 | 88 | 68 | 255 | 110 |
| BOYUT | PARTNO. | T | HEX1 | L | LS | ben | E |
| 6 * 12 (12,5) | LSQ-DLD6-04 | G1 / 2 | S32 | 144.5 | 74.9 | 314.5 | 110 |
| 4 * 12 (12,5) | LSQ-DLD4-04 | G1 / 2 | S32 | 100.3 | 74.9 | 314.5 | 110 |
| 2 * 12 (12,5) | LSQ-DLD2-04 | G1 / 2 | S32 | 88 | 74.9 | 314.5 | 110 |
| 6 * 3/8 (10) | LSQ-DLD6-03 | G3 / 8 | S24 | 125.5 | 68 | 314.5 | 110 |
| 4 * 3/8 (10) | LSQ-DLD4-03 | G3 / 8 | S24 | 88 | 68 | 314.5 | 110 |
| 2 * 3/8 (10) | LSQ-DLD2-03 | G3 / 8 | S24 | 88 | 68 | 314.5 | 110 |
| BOYUT | PARTNO. | T | HEX2 | L | LP | M | F | D |
| 6 * 12 (12,5) | LSQ-DL6-04 | G1 / 2 | S32 | 144.5 | 95.8 | 83 | 90.4 | 24.54 |
| 4 * 12 (12,5) | LSQ-DL4-04 | G1 / 2 | S32 | 100.3 | 95.8 | 83 | 90.4 | 24.54 |
| 2 * 12 (12,5) | LSQ-DL2-04 | G1 / 2 | S32 | 88 | 95.8 | 83 | 90.4 | 24.54 |
| 6 * 3/8 (10) | LSQ-DL6-03 | G3 / 8 | S24 | 125.5 | 78 | 83 | 86.5 | 19.75 |
| 4 * 3/8 (10) | LSQ-DL4-03 | G3 / 8 | S24 | 88 | 78 | 83 | 86.5 | 19.75 |
| 2 * 3/8 (10) | LSQ-DL2-03 | G3 / 8 | S24 | 88 | 78 | 83 | 86.5 | 19.75 |
| BOYUT | PARTNO. | T | HEX1 | LS | D | Bir |
| 12.5 | LSQ-DL-04SF | G1 / 2 | S32 | 74.9 | 30 | 26.6 |
| 10 | LSQ-DL-03SF | G3 / 8 | S24 | 68 | 24 | 19.8 |
| BOYUT | PARTNO. | T | HEX1 | LP | D | Bir |
| 12.5 | LSQ-DL-04PF | G1 / 2 | S32 | 95.8 | 30 | 26.6 |
| 10 | LSQ-DL-03PF | G3 / 8 | S24 | 78 | 24 | 23.2 |
| BOYUT | PARTNO. | T | HEX1 | HEX2 | L |
| 12.5 | LSQ-DL-04 | G1 / 2 | S32 | S32 | 153 |
| 10 | LSQ-DL-03 | G3 / 8 | S24 | S24 | 130.5 |
