Ürün Ayrıntıları
Menşe yeri: Ningbo, Çin (Anakara)
Marka adı: SONGQIAO
Model numarası: LSQ-FF
Ödeme ve Nakliye Şartları
Min sipariş miktarı: tartışılabilir
Fiyat: pazarlık edilebilir
Ambalaj bilgileri: standart ihracat paketi veya müşterilerin isteklerine göre.
Teslim süresi: 30 gün içinde veya müşterilerin ihtiyacına göre.
Yetenek temini: Montaj atölyesinin kapasitesine göre 50.000 adet / gün
Standart: |
ISO 16028 serisi, düz yüz |
WP: |
5.000 psi'ye (345 bar) kadar çalışma basınçları |
Malzeme: |
Karbon çelik |
Boyut: |
1/4' - 2' |
İplik: |
BSPP, BSPT, NPT, NPTF, SAE |
Bağlantı: |
Kilitleme topları |
Standart: |
ISO 16028 serisi, düz yüz |
WP: |
5.000 psi'ye (345 bar) kadar çalışma basınçları |
Malzeme: |
Karbon çelik |
Boyut: |
1/4' - 2' |
İplik: |
BSPP, BSPT, NPT, NPTF, SAE |
Bağlantı: |
Kilitleme topları |

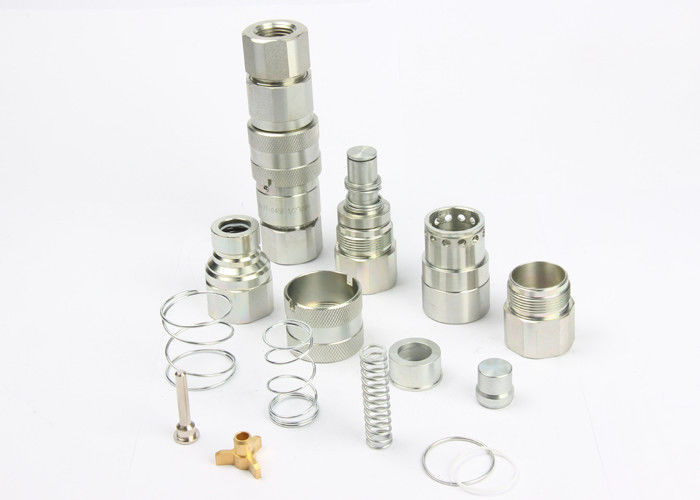

LSQ-FF, ISO16028, Düz Yüzlü, Dökülmez valf Tipi Hidrolik Hızlı Kaplinler, Parker FEM / FEC Serisi
Uygulamalar:
• Mini yükleyici ataşmanları
• Hidrolik aletler
| Vücut Boyutu (inç) | 1/4 (02) | 3/8 (03) | 1/2 (04) | 5/8 (06) | 3/4 (08) | 1 (10) | 1-1 / 2 (12) | 2 (16) |
| Anma Basıncı (PSI) | 5000 | 4350 |
4350 |
3625 | 3625 | 3000 | 3000 | 3000 |
| Anma Akışı (GPM) | 3 | 6 | 12 | 20 | 28 | 50 | 80 | 100 |
| Dökülme (ML) | 0.006 | 0.012 | 0.02 | 0.026 | 0.032 | 0.035 | 0.05 | 0.1 |
| (maks. bağlantı kesme başına) | ||||||||
| Sıcaklık aralığı | -20 ℃ ile + 120 ℃ | |||||||
| Sstandart conta malzemesi NBR | ||||||||
• Düz yüzeyin temizlenmesi kolaydır ve hidrolik devreye kirlenmenin azaltılmasına yardımcı olur.
• Bağlantı / bağlantı kesme sırasında minimum sıvı kaybı, çevreye sıvı kaybını azaltır.
• Bağlantı / bağlantı kesme sırasında minimum hava girişi, devrenin doğru çalışmasını sağlar.
• Doğrusal akış, dahili türbülansı ve basınç düşüşünü azaltarak tüm sistemde devre verimliliğini korur.
• Darbe basınçlarında iyi direnç.
• Kompakt ince tasarım.
• Güvenli ve kullanımı basit.
• LSQ-FF serisi, ISO16028 standardına uygundur.
• PARKER FEM Serisi, STUCCHI FIRG Serisi, AEROQUIP FD89 Serisi ve HANSEN FF Serisi ile uyumludur.
| ISO | PARÇA NO | LS | D | HEX1 | Bir | T |
| 6.3 | LSQ-FF-02SF | 58.2 | 28 | 20 | 14 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-FF-03SF | 68.2 | 32 | 24 | 14 | G3 / 8 NPT3 / 8 |
| 10 | LSQ-FF-03SF | 72.2 | 32 | 27 | 18 | G1 / 2 NPT1 / 2 |
| 12.5 | LSQ-FF-04SF | 75 | 38 | 32 | 18 | G1 / 2 NPT1 / 2 |
| 12.5 | LSQ-FF-04SF | 79 | 38 | 36 | 22 | G3 / 4 NPT3 / 4 |
| 16 | LSQ-FF-06SF | 80 | 42 | 36 | 22 | G3 / 4 NPT3 / 4 |
| 19 | LSQ-FF-08SF | 99.8 | 48 | 41 | 22 | G3 / 4 NPT3 / 4 |
| 19 | LSQ-FF-08SF | 99.8 | 48 | 41 | 23.5 | G1 NPT1 |
| 25 | LSQ-FF-10SF | 111.5 | 56 | 55 | 24 | G1-1 / 4 NPT1-1 / 4 |
| - | LSQ-FF-12SF | 150 | 79.5 | 65 | 30 | G1-1 / 2 NPT1-1 / 2 |
| - | LSQ-FF-16SF | 167 | 98.5 | 85 | 31 | G2 NPT2 |
| ISO | PARÇA NO | LP | d | C | HEX2 | Bir | T |
| 6.3 | LSQ-FF-02PF | 49.2 | 16.1 | 15.2 | 20 | 14 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-FF-03PF | 55.8 | 19.7 | 19.5 | 24 | 14 | G3 / 8 NPT3 / 8 |
| 10 | LSQ-FF-03PF | 59.8 | 19.7 | 19.5 | 27 | 18 | G1 / 2 NPT1 / 2 |
| 12.5 | LSQ-FF-04PF | 72 | 24.5 | 21.6 | 32 | 18 | G1 / 2 NPT1 / 2 |
| 12.5 | LSQ-FF-04PF | 76 | 24.5 | 21.6 | 36 | 22 | G3 / 4 NPT3 / 4 |
| 16 | LSQ-FF-06PF | 75.5 | 27 | 21.6 | 36 | 22 | G3 / 4 NPT3 / 4 |
| 19 | LSQ-FF-08PF | 93.8 | 30 | 29 | 41 | 22 | G3 / 4 NPT3 / 4 |
| 19 | LSQ-FF-08PF | 93.8 | 30 | 29 | 41 | 23.5 | G1 NPT1 |
| 25 | LSQ-FF-10PF | 90 | 36 | 34 | 55 | 24 | G1-1 / 4 NPT1-1 / 4 |
| - | LSQ-FF-12PF | 112 | 57 | 38 | 65 | 30 | G1-1 / 2 NPT1-1 / 2 |
| - | LSQ-FF-16PF | 123.9 | 73 | 40.5 | 75 | 31 | G2 NPT2 |
| ISO | PARÇA NO | L | D | HEX1 | HEX2 | T |
| 6.3 | LSQ-FF-02 | 96.2 | 28 | 20 | 20 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-FF-03 | 108.4 | 32 | 24 | 24 | G3 / 8 NPT3 / 8 |
| 10 | LSQ-FF-03 | 116.4 | 32 | 27 | 27 | G1 / 2 NPT1 / 2 |
| 12.5 | LSQ-FF-04 | 129.3 | 38 | 32 | 32 | G1 / 2 NPT1 / 2 |
| 12.5 | LSQ-FF-04 | 137.3 | 38 | 36 | 36 | G3 / 4 NPT3 / 4 |
| 16 | LSQ-FF-06 | 138 | 42 | 36 | 36 | G3 / 4 NPT3 / 4 |
| 19 | LSQ-FF-08 | 172.1 | 48 | 41 | 41 | G3 / 4 NPT3 / 4 |
| 19 | LSQ-FF-08 | 172.1 | 48 | 41 | 41 | G1 NPT1 |
| 25 | LSQ-FF-10 | 178 | 56 | 55 | 55 | G1-1 / 4 NPT1-1 / 4 |
| - | LSQ-FF-12 | 233.4 | 79.5 | 65 | 65 | G1-1 / 2 NPT1-1 / 2 |
| - | LSQ-FF-16 | 251.7 | 98.5 | 85 | 75 | G2 NPT2 |
