Ürün Ayrıntıları
Menşe yeri: Ningbo, Çin (Anakara)
Marka adı: SONGQIAO
Model numarası: LSQ-S4
Ödeme ve Nakliye Şartları
Min sipariş miktarı: tartışılabilir
Fiyat: pazarlık edilebilir
Ambalaj bilgileri: standart ihracat paketi veya müşterilerin isteklerine göre.
Teslim süresi: 30 gün içinde veya müşterilerin ihtiyacına göre.
Yetenek temini: Montaj atölyesinin kapasitesine göre 50.000 adet / gün
Standart: |
ISO 5675 serisi, küresel vana |
WP: |
5.000 psi'ye (345 bar) kadar çalışma basınçları |
Malzeme: |
Karbon çelik |
Boyut: |
1/4' - 1' |
İplik: |
BSPP, BSPT, NPT, NPTF, SAE |
Bağlantı: |
Kilitleme topları |
Standart: |
ISO 5675 serisi, küresel vana |
WP: |
5.000 psi'ye (345 bar) kadar çalışma basınçları |
Malzeme: |
Karbon çelik |
Boyut: |
1/4' - 1' |
İplik: |
BSPP, BSPT, NPT, NPTF, SAE |
Bağlantı: |
Kilitleme topları |

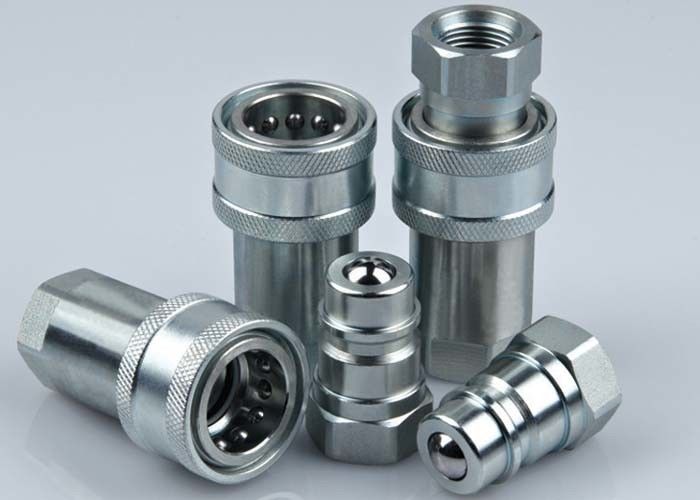

LSQ-S4, ISO5675, Karbon Çelikten Top Valf Tipi Hidrolik Koplamalar, Chrome Üç
Açıklama:
LSQ-S4 Topu Valflar Tip Hidrolik Hızlı Koplama (Çelik)
Uygulamalar: LSQ-S4 Serisi, inşaat ekipmanları, ormancılık ekipmanları, tarım makineleri, petrol aletleri, çelik fabrikası makineleri,ve diğer zorlu hidrolik uygulamalar.
Özellikler:
| Vücut Boyutu ((in) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| İsimlendirilmiş basınç ((PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| İsimlendirilmiş Akış (GPM) | 3 | 6 | 12 | 28 | 50 |
| Sıcaklık aralığı ((std mühürleri) | -20°C - +120°C | ||||
| Standart mühür malzemesi | NBR | ||||
LSQ-S4 Özellikleri:
1- Çözümsüz sızıntı önlemek için kullanılabilir popet valfleri.
2. Ağır yüklü hidrolik uygulamalarda nominal çalışma basıncı içinde sağlam güvenilirlik için kullanılabilir top valfleri.
3Valf için sert, krom alaşımlı toplar kullanılır, bu da çeşmelerle valf koltuğuna yüklenir.
4Valf, topu ve döşeli koltuğu birbirine bağlayan bir metal-metal mühür sağlar.
5Kritik parçalar dayanıklılık için sertleştirilmiştir.
6Güvenilir bir top kilitleme mekanizması çiftleşme yarılarını bir arada tutar.
7Soket ve fiş, katı çubuk malzemelerinden hassas bir şekilde işlenmiştir.
8LSQ-S4 serisi ISO5675 standardına uygun.
9PARKER 4000 Serisi ve FASTER NV/NS Serisi ile uyumludur.
Performans: Test sıvısı: Yağ-200SUS,1GPM=3.78L/Min,1PSID=0.0069MPa.
LSQ-S4 Serisi (1/4",3/8",1/2",3/4",1")
Soket
| ISO | Partner. | LS | ¢D | HEX1 | A | T |
| 6.3 | LSQ-S4-02SF | 53.5 | 27.6 | 19 | 12.5 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03SF | 63 | 34 | 24 | 13 | G3/8 NPT3/8 |
| 12.5 | LSQ-S4-04SF | 66.3 | 38.6 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06SF | 82.5 | 48.2 | 34 | 19 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06SF(E) | 83.5 | 47.5 | 35 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08SF | 96.5 | 56 | 41 | 21 | G1 NPT1 |
| Not: LSQ-S4-06SF FASTER bağlantı noktası, LSQ-S4-06SF(E) Parker bağlantı noktası | ||||||
Bağlantı
| ISO | Partner. | LP | d | C | HEX2 | A | T |
| 6.3 | LSQ-S4-02PF | 36 | 14.2 | 18.5 | 19 | 12.5 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03PF | 40 | 19 | 22 | 24 | 13 | G3/8 NPT3/8 |
| 12.5 | LSQ-S4-04PF | 43.5 | 20.5 | 27 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06PF | 53.5 | 28 | 32 | 34 | 19 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06PF ((E) | 51 | 26.9 | 28.5 | 33.3 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08PF | 63 | 31.3 | 38 | 41 | 21 | G1" NPT1" |
| Not: LSQ-S4-06SF FASTER bağlantı noktası, LSQ-S4-06SF(E) Parker bağlantı noktası | |||||||
Bağlantı Ayarları
| ISO | Partner. | L | ¢D | HEX1 | HEX2 | T |
| 6.3 | LSQ-S4-02 | 72.2 | 27.6 | 19 | 19 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03 | 82.6 | 34 | 24 | 24 | G3/8 NPT3/8 |
| 12.5 | LSQ-S4-04 | 87.8 | 38.6 | 27 | 27 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06 | 107.8 | 48.2 | 34 | 34 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06 ((E) | 102 | 47.5 | 35 | 33.5 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08 | 126.8 | 56.2 | 41 | 41 | G1 NPT1 |
| Not: LSQ-S4-06SF FASTER bağlantı noktası, LSQ-S4-06SF(E) Parker bağlantı noktası | ||||||
