Ürün Ayrıntıları
Menşe yeri: Ningbo, Çin (Anakara)
Marka adı: SONGQIAO
Model numarası: LSQ-FF
Ödeme ve Nakliye Şartları
Min sipariş miktarı: tartışılabilir
Fiyat: pazarlık edilebilir
Ambalaj bilgileri: standart ihracat paketi veya müşterilerin isteklerine göre.
Teslim süresi: 30 gün içinde veya müşterilerin ihtiyacına göre.
Yetenek temini: Montaj atölyesinin kapasitesine göre 50.000 adet / gün
Standart: |
ISO 16028 serisi, düz yüz |
WP: |
5.000 psi'ye (345 bar) kadar çalışma basınçları |
Malzeme: |
Karbon çelik |
Boyut: |
1/4' - 2' |
İplik: |
BSPP, BSPT, NPT, NPTF, SAE |
Bağlantı: |
Kilitleme topları |
Standart: |
ISO 16028 serisi, düz yüz |
WP: |
5.000 psi'ye (345 bar) kadar çalışma basınçları |
Malzeme: |
Karbon çelik |
Boyut: |
1/4' - 2' |
İplik: |
BSPP, BSPT, NPT, NPTF, SAE |
Bağlantı: |
Kilitleme topları |

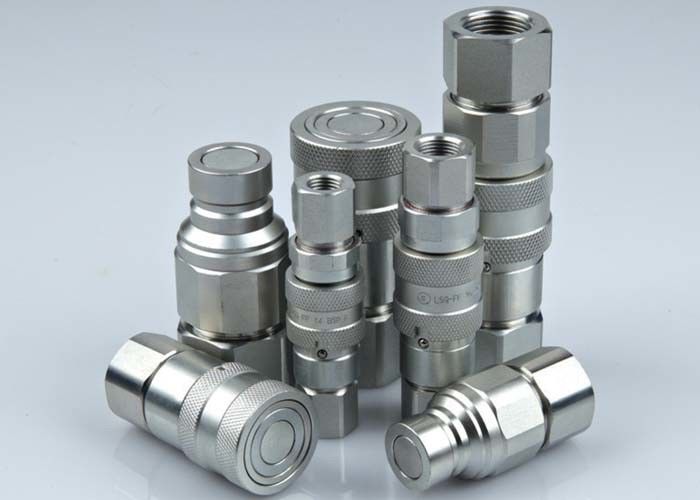

LSQ-FF, ISO16028, Karbon Çelik, Chrome Üçlü'de Flush Face Tipi Hidrolik Koplamalar
Açıklama:
Uygulamalar:
Songqiao LSQ-FF Serisi bağlantıları, hidrolik yağ dökülmesinin ciddi bir güvenlik tehlikesi oluşturabileceği kamu hizmetleri pazarında yaygın olarak kullanılmaktadır.Özellikle yüksek voltajlı güç aktarım hatlarının bakımı için kullanılan üstten atılan kova kaldırıcılarındaBu bağlantılar ayrıca inşaat, demiryolu bakımı ve madencilik endüstrilerinde hidrolik aletlerin hızlı değişimi için de kullanılır.Temizleme kolaylığı, bu tür düşmanca ortamlarda kullanılmaları için ideal hale getiriyor..
| Vücut Boyutu ((in) | 1/4(02) | 3/8(03) | 1/2(04) | 5/8(06) | 3/4 ((08) | 1 ((10) | 1-1/2 ((12) | 2(16) |
| İsimlendirilmiş basınç ((PSI) | 5000 | 4350 |
4350
|
3625 | 3625 | 3000 | 3000 | 3000 |
| İsimlendirilmiş Akış (GPM) | 3 | 6 | 12 | 20 | 28 | 50 | 80 | 100 |
| Çökme (ML) | 0.006 | 0.012 | 0.02 | 0.026 | 0.032 | 0.035 | 0.05 | 0.1 |
| (max. bir bağlantı koparma başına) | ||||||||
| Sıcaklık aralığı | -20°C - +120°C | |||||||
| STandard mühürleme malzemesi NBR | ||||||||
Yeni valf tasarımı. Yüksek akıştan kaynaklanan hasarı ve ileri performans sağlayan basıncı karşılayabilir.
Koltuk kilitleme mekanizması, bağlandıktan sonra koltuk dönerek çalıştırılır.
Koltuk mekanizması, kirlerin iç mekanizmaya girmesini ve böylece bağlantı veya bağlantıyı keserken hatalı çalışmaya neden olmasını önlemek için tasarlanmıştır.Koltuk tutma yüzüğünü kaplar ve ayrıca yay bölgesinde bir toz mühürü içerir.
Çelik yapısı, sarı kromat kaplama ile çinko kaplama, sertleştirilmiş memeler ve kollar ve hidrolik ve mekanik şoklardan kaynaklanan hasarlara maksimum direnç için katı çubuk yapısı.
Bu Anti-Blowout Nitrile/PTFE yapıştırılmış mühür, sert servis koşullarında patlama veya hasarı önlemek için tasarlanmıştır.
Kalıcı top kilitleme mekanizması her zaman güvenilir bağlantıları sağlar.Büyük sayıda kilitleme topu, hortum torkunu azaltmak ve hortum ömrünü uzatmak için hizalama ve dönme eylemi sağlayarak iş yükünü eşit bir şekilde dağıtırUYARI: Bu ürünler döner olarak kullanılmamalıdır. basınç altında dönüş aşırı ve erken aşınmaya neden olur.
LSQ-FF Serisi bağlantıları, bağlanırken veya bağlanmadan önce akım valfini kullanır.Bu, valflerin birbirine eşleştirildiği anlamına gelir, böylece bağlantı kesilme sırasında veya yeniden bağlantı sırasında hava dahil edilme sırasında sadece küçük miktarlarda sıvı kaybolabilir.
Yeni krom kaplama işlemi gelişmiş pas karşıtı performans sağlar.
LSQ-FF serisi ISO16028 standardına uygun.
PARKER FEM Serisi, STUCCHI FIRG Serisi, AEROQUIP FD89 Serisi ve HANSEN FF Serisi ile uyumludur.
| ISO | Bölüm No. | LS | D | HEX1 | A | T |
| 6.3 | LSQ-FF-02SF | 58.2 | 28 | 20 | 14 | G1/4 NPT1/4 |
| 10 | LSQ-FF-03SF | 68.2 | 32 | 24 | 14 | G3/8 NPT3/8 |
| 10 | LSQ-FF-03SF | 72.2 | 32 | 27 | 18 | G1/2 NPT1/2 |
| 12.5 | LSQ-FF-04SF | 75 | 38 | 32 | 18 | G1/2 NPT1/2 |
| 12.5 | LSQ-FF-04SF | 79 | 38 | 36 | 22 | G3/4 NPT3/4 |
| 16 | LSQ-FF-06SF | 80 | 42 | 36 | 22 | G3/4 NPT3/4 |
| 19 | LSQ-FF-08SF | 99.8 | 48 | 41 | 22 | G3/4 NPT3/4 |
| 19 | LSQ-FF-08SF | 99.8 | 48 | 41 | 23.5 | G1 NPT1 |
| 25 | LSQ-FF-10SF | 111.5 | 56 | 55 | 24 | G1-1/4 NPT1-1/4 |
| - | LSQ-FF-12SF | 150 | 79.5 | 65 | 30 | G1-1/2 NPT1-1/2 |
| - | LSQ-FF-16SF | 167 | 98.5 | 85 | 31 | G2 NPT2 |
| ISO | Bölüm No. | LP | d | C | HEX2 | A | T |
| 6.3 | LSQ-FF-02PF | 49.2 | 16.1 | 15.2 | 20 | 14 | G1/4 NPT1/4 |
| 10 | LSQ-FF-03PF | 55.8 | 19.7 | 19.5 | 24 | 14 | G3/8 NPT3/8 |
| 10 | LSQ-FF-03PF | 59.8 | 19.7 | 19.5 | 27 | 18 | G1/2 NPT1/2 |
| 12.5 | LSQ-FF-04PF | 72 | 24.5 | 21.6 | 32 | 18 | G1/2 NPT1/2 |
| 12.5 | LSQ-FF-04PF | 76 | 24.5 | 21.6 | 36 | 22 | G3/4 NPT3/4 |
| 16 | LSQ-FF-06PF | 75.5 | 27 | 21.6 | 36 | 22 | G3/4 NPT3/4 |
| 19 | LSQ-FF-08PF | 93.8 | 30 | 29 | 41 | 22 | G3/4 NPT3/4 |
| 19 | LSQ-FF-08PF | 93.8 | 30 | 29 | 41 | 23.5 | G1 NPT1 |
| 25 | LSQ-FF-10PF | 90 | 36 | 34 | 55 | 24 | G1-1/4 NPT1-1/4 |
| - | LSQ-FF-12PF | 112 | 57 | 38 | 65 | 30 | G1-1/2 NPT1-1/2 |
| - | LSQ-FF-16PF | 123.9 | 73 | 40.5 | 75 | 31 | G2 NPT2 |
| ISO | Bölüm No. | L | D | HEX1 | HEX2 | T |
| 6.3 | LSQ-FF-02 | 96.2 | 28 | 20 | 20 | G1/4 NPT1/4 |
| 10 | LSQ-FF-03 | 108.4 | 32 | 24 | 24 | G3/8 NPT3/8 |
| 10 | LSQ-FF-03 | 116.4 | 32 | 27 | 27 | G1/2 NPT1/2 |
| 12.5 | LSQ-FF-04 | 129.3 | 38 | 32 | 32 | G1/2 NPT1/2 |
| 12.5 | LSQ-FF-04 | 137.3 | 38 | 36 | 36 | G3/4 NPT3/4 |
| 16 | LSQ-FF-06 | 138 | 42 | 36 | 36 | G3/4 NPT3/4 |
| 19 | LSQ-FF-08 | 172.1 | 48 | 41 | 41 | G3/4 NPT3/4 |
| 19 | LSQ-FF-08 | 172.1 | 48 | 41 | 41 | G1 NPT1 |
| 25 | LSQ-FF-10 | 178 | 56 | 55 | 55 | G1-1/4 NPT1-1/4 |
| - | LSQ-FF-12 | 233.4 | 79.5 | 65 | 65 | G1-1/2 NPT1-1/2 |
| - | LSQ-FF-16 | 251.7 | 98.5 | 85 | 75 | G2 NPT2 |
