Ürün Ayrıntıları
Menşe yeri: Ningbo, Çin (Anakara)
Marka adı: SONGQIAO
Model numarası: LSQ-S7
Ödeme ve Nakliye Şartları
Min sipariş miktarı: tartışılabilir
Fiyat: pazarlık edilebilir
Ambalaj bilgileri: standart ihracat paketi veya müşterilerin isteklerine göre.
Teslim süresi: 30 gün içinde veya müşterilerin ihtiyacına göre.
Yetenek temini: Montaj atölyesinin kapasitesine göre 50.000 adet / gün
Standart: |
NITTO HSP cupla serisi, popet valf ile uyumlu |
WP: |
5.000 psi'ye (345 bar) kadar çalışma basınçları |
Malzeme: |
Karbon çelik |
Boyut: |
1/4' - 1' |
İplik: |
BSPP, BSPT, NPT, NPTF, SAE |
Bağlantı: |
Kilitleme topları |
Standart: |
NITTO HSP cupla serisi, popet valf ile uyumlu |
WP: |
5.000 psi'ye (345 bar) kadar çalışma basınçları |
Malzeme: |
Karbon çelik |
Boyut: |
1/4' - 1' |
İplik: |
BSPP, BSPT, NPT, NPTF, SAE |
Bağlantı: |
Kilitleme topları |

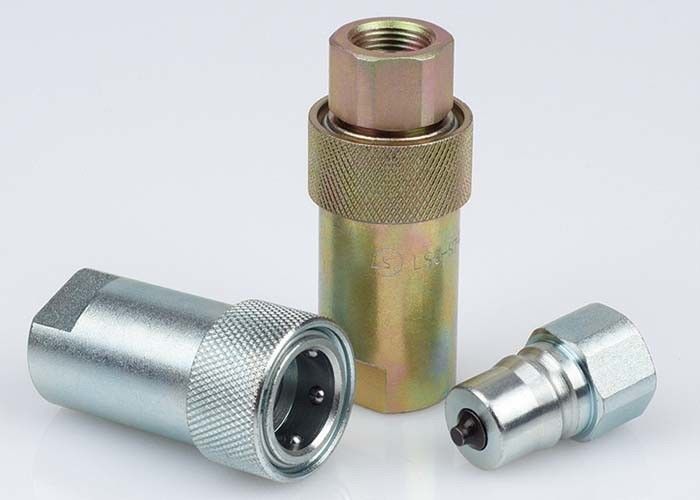

LSQ-S7 Nitto HSP cupla Tipi, Karbon Çelikte Hidrolik Kaplinler, Krom Üç
Açıklama:
LSQ-S7 yakın tip hidrolik hızlı bağlantı (çelik)
Uygulamalar: LSQ-S7 Serisi, endüstriye inşaat ekipmanları, ormancılık ekipmanları, tarım makineleri, yağ araçları, çelik fabrikası makineleri ve diğer zorlu hidrolik uygulamalarda kullanılmak üzere kanıtlanmış bir tasarım getirir.
Teknik Özellikler
| Vücut Boyutu (inç) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Anma Basıncı (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| Anma Akışı (GPM) | 3 | 6 | 12 | 28 | 50 |
| Sıcaklık Aralığı (standart contalar) | -20 ℃ ile + 100 ℃ | ||||
| Standart conta malzemesi | NBR | ||||
LSQ-S7 Serisi kaplinlerin özellikleri:
1. Bağlantısız sızıntıyı önlemek için popet valfler mevcuttur.
2. Poppet valfler, akışı hızlandırmak için nominal çalışma basıncı dahilinde bağlandığında otomatik olarak açılır.
3. Kritik parçalar dayanıklılık için sertleştirilmiştir.
4. Güvenilir bilyeli kilitleme mekanizması, eşleşen yarımları bir arada tutar.
5. Soket ve fiş, sağlam çubuk stoğundan hassas şekilde işlenmiştir.
6. NITTO HSP kuplör Serisi ile uyumludur.
Performans: Test Sıvısı: Oil-200SUS, 1GPM = 3.78L / Min, 1PSID = 0.0069MPa.
LSQ-S7 serisi (1/4 ", 3/8", 1/2 ", 3/4", 1 ")
Priz
| PARTNO. | LS | ￠ D | HEX1 | Bir | T |
| LSQ-S7-02SF | 53.4 | 28.5 | 19 | 12.5 | G1 / 4 NPT1 / 4 |
| LSQ-S7-03SF | 60.4 | 33 | 23 | 14 | G3 / 8 NPT3 / 8 |
| LSQ-S7-04SF | 72 | 43.5 | 35 | 18 | G1 / 2 NPT1 / 2 |
| LSQ-S7-06SF | 72 | 43.5 | 35 | 18 | G3 / 4 NPT3 / 4 |
| LSQ-S7-08SF | 93 | 58.2 | 46 | 22 | G1 NPT1 |
Fiş
| PARTNO. | LP | C | HEX2 | Bir | T |
| LSQ-S7-02PF | 36 | 17.5 | 19 | 12 | G1 / 4 NPT1 / 4 |
| LSQ-S7-03PF | 38 | 22.5 | 23 | 13 | G3 / 8 NPT3 / 8 |
| LSQ-S7-04PF | 50 | 27.5 | 32 | 16 | G1 / 2 NPT1 / 2 |
| LSQ-S7-06PF | 50 | 27.5 | 32 | 18 | G3 / 4 NPT3 / 4 |
| LSQ-S7-08PF | 61 | 36 | 41 | 22 | G1 NPT1 |
Kaplin Rakoru
| PARTNO. | L | ￠ D | HEX1 | HEX2 | T |
| LSQ-S7-02 | 72.5 | 28.5 | 19 | 19 | G1 / 4 NPT1 / 4 |
| LSQ-S7-03 | 76.5 | 33 | 23 | 23 | G3 / 8 NPT3 / 8 |
| LSQ-S7-04 | 95 | 43.5 | 35 | 32 | G1 / 2 NPT1 / 2 |
| LSQ-S7-06 | 95 | 43.5 | 35 | 32 | G3 / 4 NPT3 / 4 |
| LSQ-S7-08 | 119.2 | 58.2 | 46 | 41 | G1 NPT1 |
