Ürün Ayrıntıları
Menşe yeri: Ningbo, Çin (Anakara)
Marka adı: SONGQIAO
Model numarası: KZF
Ödeme ve Nakliye Şartları
Min sipariş miktarı: tartışılabilir
Fiyat: pazarlık edilebilir
Ambalaj bilgileri: standart ihracat paketi veya müşterilerin isteklerine göre.
Teslim süresi: 30 gün içinde veya müşterilerin ihtiyacına göre.
Yetenek temini: Montaj atölyesinin kapasitesine göre 50.000 adet / gün
Standart: |
ISO 7241-1 serisi "B", popet valf |
WP: |
1.000 psi'ye (69 bar) kadar çalışma basınçları |
Malzeme: |
paslanmaz çelik |
Boyut: |
1/8' - 2' |
İplik: |
BSPP, BSPT, NPT, NPTF, SAE |
Connection: |
Locking balls |
Standart: |
ISO 7241-1 serisi "B", popet valf |
WP: |
1.000 psi'ye (69 bar) kadar çalışma basınçları |
Malzeme: |
paslanmaz çelik |
Boyut: |
1/8' - 2' |
İplik: |
BSPP, BSPT, NPT, NPTF, SAE |
Connection: |
Locking balls |

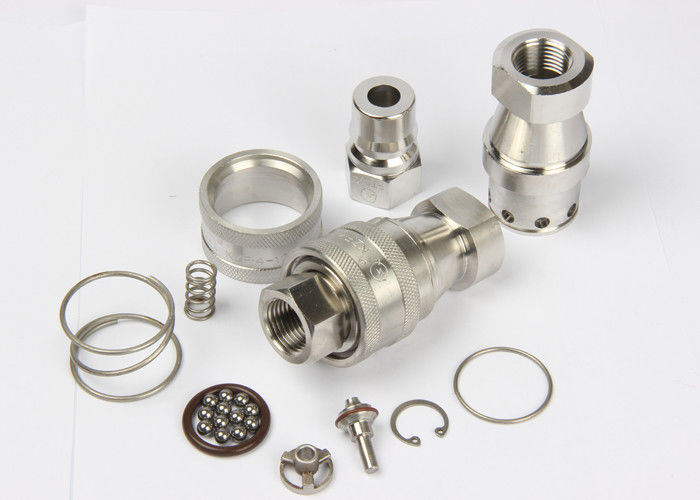

KZF, ISO7241-B Dişi Dişli Hidrolik Hızlı Kaplinler, Paslanmaz Çelik SS304
Açıklama:
KZF Kapalı Tip Hidrolik Hızlı Kaplin (304 paslanmaz çelik)
KZF kaplinler, hidrolik uygulama yelpazesinde kullanılmaktadır.Bu Çift Kapatma kaplinleri, ekipmanın çalıştırılması veya bakımı için sıvı transfer hatlarının bağlanması ve bağlantısının kesilmesi gereken ve sıvı kaybının istenmediği her yerde bulunabilir.Öncelikle hidrolik sıvı ile kullanılır.KZF kaplinler ayrıca kimyasallar, su, buhar ve bazı gazlarla da kullanılır.
Özellikler
| Gövde Boyutu (inç) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1(1/4) | 1(1/2) | 2 |
| Anma Basıncı (PSI) | 2000 | 2000 | 1500 | 1500 | 1500 | 1000 | 1000 | 1000 | 1000 |
| Nominal Akış (GPM) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| Sıcaklık Aralığı (std contalar) | -20℃ ila +120℃ | ||||||||
| Standart conta malzemesi | VİTON | ||||||||
KZF Serisi kaplinlerin özelliği:
1. Bağlantısız sızıntıyı önlemek için dikme valfleri mevcuttur.
2. Popet valfler, akışı hızlandırmak için anma çalışma basıncı dahilinde bağlandığında otomatik olarak açılır.
3. Güvenilir top kilitleme mekanizması eşleşen yarımları bir arada tutar.
4. Soket ve fiş, masif çubuk stoğundan hassas bir şekilde işlenmiştir.
5. KZF serisi, ISO 7241-B standardına uygundur
6. PARKER 60 Serisi, FASTER HNV Serisi, AEROQUIP FD45 Serisi ve HANSEN HK Serisi ile uyumludur.
Nasıl kullanılır:
1. Devrede kirlenmeyi önlemek için bağlamadan önce kaplinlerin eşleşen parçalarını temizleyin.
2. Dişi kaplinin manşonunu geri çekmek için dişiyi erkek kaplinle hizalayın
ve her iki yarım tamamen birleşene kadar birini diğerinin içine doğru itin ve manşonu serbest bırakın.
3. Ayırmak için dişi kaplinin manşonunu geri çekin, eşleşen yarısını dışarı çekin.
KZF (1/8",1/4",3/8",1/2") KZF (3/4",1",11/4",12/2",2")
Priz
| ISO | PARTNO. | LS | ￠D | HEX1 | A | T |
| 5 | KZF-01SF | 48 | 24 | 14 | 8 | G1/8 |
| 6.3 | KZF-02SF | 58 | 27 | 19 | 12.5 | ZG1/4 |
| 10 | KZF-03SF | 65 | 35 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04SF | 72.5 | 45 | 29 | 14 | ZG1/2 |
| 20 | KZF-06SF | 88 | 54 | 36 | 17 | ZG3/4 |
| 25 | KZF-08SF | 102 | 64.5 | 41 | 23 | ZG1 |
| 31.5 | KZF-10SF | 115 | 69 | 54 | 27 | ZG1-1/4 |
| 40 | KZF-12SF | 124 | 79 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16SF | 132 | 102 | 77 | 30 | ZG2 |
| Not: Yalnızca boyut 01 ila 08, ISO 7241-B standardına uygundur | ||||||
Fiş
| ISO | PARTNO. | LP | D | C | HEX2 | A | T |
| 5 | KZF-01PF | 29 | 10.8 | 19 | 14 | 8 | G1/8 |
| 6.3 | KZF-02PF | 36 | 14.2 | 22.5 | 17 | 12.5 | ZG1/4 |
| 10 | KZF-03PF | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04PF | 44 | 23.5 | 28 | 27 | 14 | ZG1/2 |
| 20 | KZF-06PF | 52 | 31.4 | 36 | 36 | 17 | ZG3/4 |
| 25 | KZF-08PF | 62 | 37.8 | 40 | 41 | 23 | ZG1 |
| 31.5 | KZF-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| 40 | KZF-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| Not: Yalnızca boyut 01 ila 08, ISO 7241-B standardına uygundur | |||||||
Kaplin Uydurma
| ISO | PARÇA NO. | L | ￠D | HEX1 | HEX2 | T |
| 5 | KZF-01 | 58.5 | 24 | 14 | 14 | G1/8 |
| 6.3 | KZF-02 | 72.5 | 28 | 19 | 17 | ZG1/4 |
| 10 | KZF-03 | 80.5 | 35 | 22 | 22 | ZG3/8 |
| 12.5 | KZF-04 | 89 | 45 | 29 | 27 | ZG1/2 |
| 20 | KZF-06 | 105 | 54 | 36 | 36 | ZG3/4 |
| 25 | KZF-08 | 124.5 | 64.5 | 41 | 41 | ZG1 |
| 31.5 | KZF-10 | 140.5 | 69 | 54 | 52 | ZG1-1/4 |
| 40 | KZF-12 | 150.5 | 79 | 60 | 60 | ZG1-1/2 |
| 50 | KZF-16 | 160.5 | 102 | 77 | 77 | ZG2 |
| Not: Yalnızca boyut 01 ila 08, ISO 7241-B standardına uygundur | ||||||
