Standart: | FASTER TNV serisi, popet valf ile uyumlu | WP: | 4.000 psi'ye (275 bar) kadar çalışma basınçları |
---|---|---|---|
Malzeme: | Karbon çelik | Boyut: | 1/4' - 1/2' |
İplik: | BSPP, BSPT, NPT, NPTF, SAE | Bağlantı: | Kilitleme topları |
Vurgulamak: | Hassas İşleme Hidrolik Hat Hızlı Bağlantı,Hidrolik Hat Hızlı Bağlantı LSQ-S9 Kavşağı,Kilitleme topları Hidrolik Hızlı Bağlantı Kaplinleri |
LSQ-S9 Daha Hızlı TNV Değişimi Hidrolik Hızlı Kaplinler Krom Üç
Açıklama:

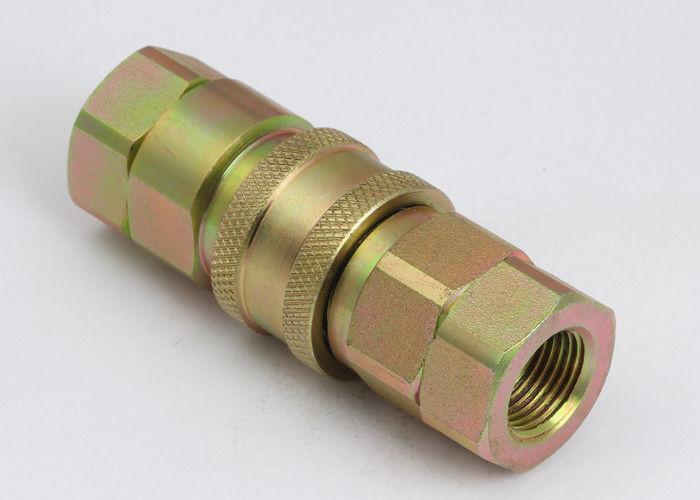

LSQ-S9 yakın tip hidrolik hızlı bağlantı (çelik)
Uygulamalar:
Yapı ekipmanı
Ormancılık ekipmanları
Tarım makineleri
Özellikler:
Vücut Boyutu (inç) | 1/4 | 3/8 | 1/2 |
Anma Basıncı (PSI) | 4000 | 4000 | 4000 |
Anma Akışı (GPM) | 3 | 6 | 12 |
Sıcaklık Aralığı (standart contalar) | -20 ℃ ile + 120 ℃ | ||
Standart conta malzemesi | NBR |
LSQ-S9 Serisi kaplinlerin özellikleri:
1. Bağlantısız sızıntıyı önlemek için popet valfler mevcuttur.
2. Poppet valfler, akışı hızlandırmak için nominal çalışma basıncı dahilinde bağlandığında otomatik olarak açılır.
3. Kritik parçalar dayanıklılık için sertleştirilmiştir.
4. Güvenilir bilyeli kilitleme mekanizması, eşleşen yarımları bir arada tutar.
5. Soketli ve fiş, sağlam çubuk stoğundan hassas şekilde işlenmiştir.
6. HIZLI TNV Serisi ile uyumludur.
Performans: Test Sıvısı: Oil-200SUS, 1GPM = 3.78L / Min, 1PSID = 0.0069MPa.
LSQ-S9 serisi (3/8 ", 1/2")
PARÇA NO. | T | HEX1 | HEX2 | ¢ D | L | LS | LP |
LSQ-S9-02 | NPT1 / 4 | 22 | 22 | 25.2 | 82.5 | 49.8 | 48 |
LSQ-S9-03 | NPT3 / 8 | 25.4 | 25.4 | 30.5 | 81.7 | 50.6 | 48.8 |
LSQ-S9-04 | NPT1 / 2 | 30.2 | 30.2 | 35 | 93.4 | 57.2 | 54.5 |
