Ürün Ayrıntıları
Menşe yeri: Ningbo, Çin (Anakara)
Marka adı: SONGQIAO
Model numarası: LSQ-TM
Ödeme ve Nakliye Şartları
Min sipariş miktarı: tartışılabilir
Fiyat: pazarlık edilebilir
Ambalaj bilgileri: standart ihracat paketi veya müşterilerin isteklerine göre
Teslim süresi: 30 gün içinde veya müşterilerin ihtiyacına göre
Yetenek temini: Montaj atölyesinin kapasitesine göre 50.000 adet / gün
Standart: |
TEMA TH Serisi ile uyumlu |
WP: |
3000psi'ye (207 bar) kadar çalışma basıncı |
Malzeme: |
Karbon çelik |
Boyut: |
1/2"-1" |
İplik: |
BSPP, BSPT, NPT, NPTF, SAE |
Bağlantı: |
Kilitleme topları |
Standart: |
TEMA TH Serisi ile uyumlu |
WP: |
3000psi'ye (207 bar) kadar çalışma basıncı |
Malzeme: |
Karbon çelik |
Boyut: |
1/2"-1" |
İplik: |
BSPP, BSPT, NPT, NPTF, SAE |
Bağlantı: |
Kilitleme topları |

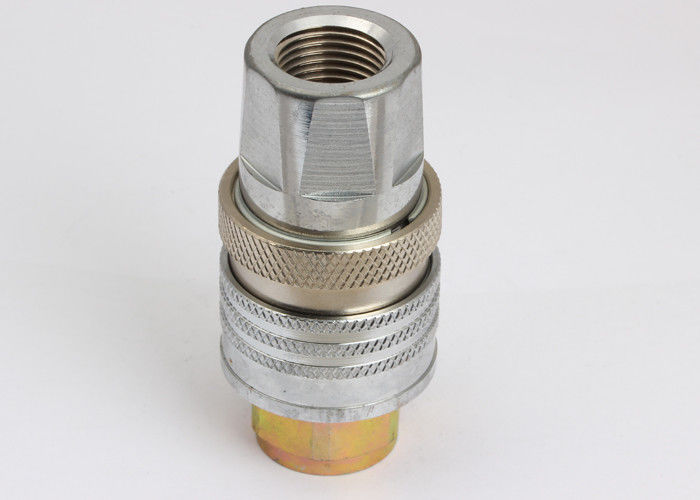

LSQ-TM, TEMA TH Tipi, Karbon Çelikte Hidrolik Hızlı Kaplinler, Krom Üç
Açıklama:
LSQ-TM kapalı tip hidrolik hızlı bağlantı (çelik)
Uygulamalar: LSQ-TM Serisi, endüstriye inşaat ekipmanları, ormancılık ekipmanları, tarım makineleri, yağ araçları, çelik fabrikası makineleri ve diğer zorlu hidrolik uygulamalarda kullanılmak üzere kanıtlanmış bir tasarım getiriyor.
Özellikler:
| Vücut Boyutu (inç) | 1/2 | 3/4 | 1 |
| Anma Basıncı (PSI) | 3000 | 3000 | 3000 |
| Anma Akışı (GPM) | 12 | 28 | 50 |
| Sıcaklık Aralığı (standart contalar) | -20 ℃ ile + 120 ℃ | ||
| Standart conta | NBR | ||
LSQ-TM Serisi kaplinlerin özellikleri:
1. Bağlantısız sızıntıyı önlemek için popet valfler mevcuttur.
2. Poppet valfler, akışı hızlandırmak için nominal çalışma basıncı dahilinde bağlandığında otomatik olarak açılır.
3. Kritik parçalar dayanıklılık için sertleştirilmiştir.
4. Güvenilir bilyeli kilitleme mekanizması, eşleşen yarımları bir arada tutar.
5. Soketli ve fiş, sağlam çubuk stoğundan hassas bir şekilde işlenmiştir.
6. TEMA TH5000 Serisi ile uyumludur.
Nasıl kullanılır:
1. Bağlamadan önce devrede kirlenmeyi önlemek için kaplinlerin eşleşen parçalarını temizleyin.
2. Dişi kaplinin kovanını geri çekmek için, dişi erkek bağlantıyla hizalayın
ve her iki yarım tam olarak bağlanana kadar birini diğerinin içine doğru itin ve kovanı serbest bırakın.
3. Ayırmak için dişi kaplinin kovanını geri çekin, eşleşen yarıyı dışarı çekin.
Verim: Test Sıvısı: Oil-200SUS, 1GPM = 3.78L / Min, 1PSID = 0.0069MPa
TPL serisi (1/2 ")
| PARTNO. | T | ￠ D | HEX1 | HEX2 | L | LS | LP |
| LSQ-TM-04 | G1 / 2 | 40 | S30 | S27 | 83.4 | 66.7 | 41.5 |
| LSQ-TM-06 | G3 / 4 | 52 | S38.3 | S36 | 94.5 | 76.4 | 47 |
| LSQ-TM-08 | G1 | 62 | S45 | S45 | 113.8 | 92.4 |
56.5 |
