Vurgulamak:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                ISO 7241-B Hidrolik Hızlı Kaplin, 2000 Psi Hızlı Bırakma Kaplini, PARKER 60 Serisi Hidrolik Hızlı Bağlantı Kaplini


Model numarası:	LSQ-S2-SS (ISO B SS316)	mekanik bağlantı:	Kilitleme topları
Çalışma baskısı:	2000 psi	Sıcaklık aralığı:	-20 ° C ila +180 ° C
Keçe malzemesi:	Unkavon	Vücut Boyutları:	1/8, 1/4, 3/8, 1/2, 3/4, 1 inç
Nominal Akış:	1, 3, 6, 12, 28, 50 gpm	Malzeme:	Paslanmaz çelik 316
Bağlantı türü:	Çifte kapanma	ISO Standardı:	ISO 7241-B
Uyumlu seriler:	Parker 60, daha hızlı HNV, Aeroquip FD45, Hansen HK	Hex1 boyutu:	17, 19, 24, 30, 36, 41 mm
Hex2 boyutu:	14, 19, 24, 27, 36, 41 mm	İplik türü:	G1/8 NPT1/8, G1/4 NPT1/4, G3/8 NPT3/8, G1/2 NPT1/2, G3/4 NPT3/4, G1 NPT1
Üretim kapasitesi:	100000 takım/ay

Model numarası:	LSQ-S2-SS (ISO B SS316)
mekanik bağlantı:	Kilitleme topları
Çalışma baskısı:	2000 psi
Sıcaklık aralığı:	-20 ° C ila +180 ° C
Keçe malzemesi:	Unkavon
Vücut Boyutları:	1/8, 1/4, 3/8, 1/2, 3/4, 1 inç
Nominal Akış:	1, 3, 6, 12, 28, 50 gpm
Malzeme:	Paslanmaz çelik 316
Bağlantı türü:	Çifte kapanma
ISO Standardı:	ISO 7241-B
Uyumlu seriler:	Parker 60, daha hızlı HNV, Aeroquip FD45, Hansen HK
Hex1 boyutu:	17, 19, 24, 30, 36, 41 mm
Hex2 boyutu:	14, 19, 24, 27, 36, 41 mm
İplik türü:	G1/8 NPT1/8, G1/4 NPT1/4, G3/8 NPT3/8, G1/2 NPT1/2, G3/4 NPT3/4, G1 NPT1
Üretim kapasitesi:	100000 takım/ay

ISO 7241-B Hidrolik Hızlı Kaplin, 2000 Psi Basınç ve PARKER 60 Serisi Uyumluluğu

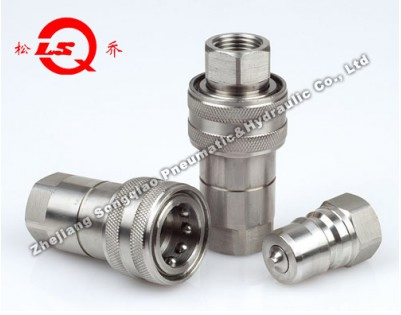

LSQ-S2-SS Kapalı Tip Hidrolik Hızlı Kaplin (PASLANMAZ ÇELİK 316)

Ürün Açıklaması

LSQ-S2-SS kapalı tip hidrolik hızlı kaplin, akışkan transfer hatlarının sık sık bağlanmasını ve ayrılmasını gerektiren zorlu hidrolik uygulamalar için tasarlanmış, dayanıklı paslanmaz çelik 316'dan üretilmiştir.

Uygulamalar

Aşağıdakilerde kullanım için idealdir:

İnşaat ekipmanları
Orman ekipmanları
Tarım makineleri
Petrol aletleri ve ekipmanları
Çelik fabrikası makineleri
Minimum sıvı kaybı gerektiren diğer hidrolik uygulamalar

Sıcaklık Aralığı (standart contalar): -20°C ila +180°C
Standart conta malzemesi: Florokarbon (VİTON)

Teknik Özellikler

Gövde Boyutu (in)	1/8	1/4	3/8	1/2	3/4	1
Nominal Basınç (PSI)	2000	2000	1500	1500	1000	2000
Nominal Akış (GPM)	1	3	6	12	28	50

Temel Özellikler

Valfler ayrılmamış sızıntıyı önler
Nominal çalışma basıncı içinde bağlandığında otomatik valf açılması
Güvenli bağlantı için güvenilir bilyalı kilitleme mekanizması
Katı çubuk stoktan hassas işlenmiş
ISO 7241-B standardına uygundur
PARKER 60 Serisi, FASTER HNV Serisi, AEROQUIP FD45 Serisi ve HANSEN HK Serisi ile uyumludur

Soket Boyutları

ISO	PARÇA NO.	LS	¢D	HEX1	A	T
5	LSQ-S2-SS-01SF	50	24	17	10	G1/8 NPT1/8
6.3	LSQ-S2-SS-02SF	58	28.5	19	13	G1/4 NPT1/4
10	LSQ-S2-SS-03SF	65	35	24	13	G3/8 NPT3/8
12.5	LSQ-S2-SS-04SF	73.4	42	30	17	G1/2 NPT1/2
20	LSQ-S2-SS-06SF	92	54	36	22	G3/4 NPT3/4
25	LSQ-S2-SS-08SF	103	65	41	23	G1 NPT1

Fiş Boyutları

ISO	PARÇA NO.	LP	d	C	HEX2	A	T
5	LSQ-S2-SS-01PF	31	10.8	19	14	10	G1/8 NPT1/8
6.3	LSQ-S2-SS-02PF	36	14.2	22.8	19	13	G1/4 NPT1/4
10	LSQ-S2-SS-03PF	40	19	25	24	13	G3/8 NPT3/8
12.5	LSQ-S2-SS-04PF	46.5	23.5	28	27	17	G1/2 NPT1/2
20	LSQ-S2-SS-06PF	56	31.5	36	36	22	G3/4 NPT3/4
25	LSQ-S2-SS-08PF	63	37.8	35.5	41	23	G1" NPT1"

Komple Kaplin Boyutları

ISO	PARÇA NO.	L	¢D	HEX1	HEX2	T
5	LSQ-S2-SS-01	62.5	24	17	14	G1/8 NPT1/8
6.3	LSQ-S2-SS-02	72.2	28.5	19	19	G1/4 NPT1/4
10	LSQ-S2-SS-03	80.5	35	24	24	G3/8 NPT3/8
12.5	LSQ-S2-SS-04	91.5	42	30	27	G1/2 NPT1/2
20	LSQ-S2-SS-06	112.5	54	36	36	G3/4 NPT3/4
25	LSQ-S2-SS-08	126.5	65	41	41	G1 NPT1
