Vurgulamak:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Çifte kapalı hidrolik hızlı bağlantı, Sıcaklık aralığı -20 ila +180 Hızlı Serbestleştirme Koplama, İnşaat Aygıtları Hidrolik Hızlı Bağlantı Bağlantısı


Model numarası:	LSQ-S8 (ISO B pirinç)	Çalışma baskısı:	1000 psi
Sıcaklık aralığı:	-20ºC ila +120ºC	Keçe malzemesi:	NBR
Vücut Boyutları:	1/4, 3/8, 1/2, 3/4, 1 inç	Nominal Akış:	3, 6, 12, 28, 50 gpm
Dikme valfı:	Evet	Top kilitleme mekanizması:	Evet
Malzeme:	Pirinç	Değiştirilebilirlik:	ISO 7241 Serisi B
Soket malzemesi:	Katı çubuk stoğu	Uyumlu seriler:	Parker 60, daha hızlı HNV, Aeroquip FD45, Hansen HK
Konu Tipleri:	ZG1/4, NPT1/4, ZG3/8, NPT3/8, ZG1/2, NPT1/2, ZG3/4, NPT3/4, ZG1, NPT1	Onaltılık boyutlar:	22, 27, 30, 36, 41 mm
Üretim kapasitesi:	100000 takım/ay

Model numarası:	LSQ-S8 (ISO B pirinç)
Çalışma baskısı:	1000 psi
Sıcaklık aralığı:	-20ºC ila +120ºC
Keçe malzemesi:	NBR
Vücut Boyutları:	1/4, 3/8, 1/2, 3/4, 1 inç
Nominal Akış:	3, 6, 12, 28, 50 gpm
Dikme valfı:	Evet
Top kilitleme mekanizması:	Evet
Malzeme:	Pirinç
Değiştirilebilirlik:	ISO 7241 Serisi B
Soket malzemesi:	Katı çubuk stoğu
Uyumlu seriler:	Parker 60, daha hızlı HNV, Aeroquip FD45, Hansen HK
Konu Tipleri:	ZG1/4, NPT1/4, ZG3/8, NPT3/8, ZG1/2, NPT1/2, ZG3/4, NPT3/4, ZG1, NPT1
Onaltılık boyutlar:	22, 27, 30, 36, 41 mm
Üretim kapasitesi:	100000 takım/ay

İnşaat ekipmanları için -20 ila +180 sıcaklık aralığı ile çift kapalı hidrolik hızlı bağlantı

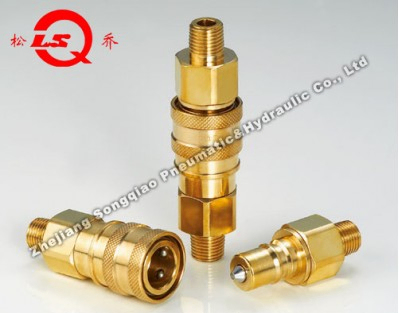

LSQ-S8 Orta Basınçlı Yüksek Performanslı Pnömatik ve Hidrolik Hızlı Koplama (BRASS)

LSQ-S8 orta basınçlı yüksek performanslı pnevmatik ve hidrolik hızlı çiftleme (BRASS), güvenilir sıvı aktarımının gerekli olduğu zorlu hidrolik uygulamalar için tasarlanmıştır.

Başvurular

LSQ-S8 bağlantıları, sıvı kaybı olmadan sık sık bağlantıya ve bağlantıyı kesmeye ihtiyaç duyan çeşitli hidrolik uygulamalarda kullanılır.

İnşaat ekipmanları
Ormancılık ekipmanları
Tarım makineleri
Petrol aletleri
Çelik fabrikası makineleri
Diğer zorlu hidrolik uygulamalar

Teknik özellikler

Vücut Boyutu (in)	1/4	3/8	1/2	3/4	1
İsimlendirilmiş basınç (PSI)	1000	1000	1000	1000	1000
İsimlendirilmiş akış (GPM)	3	6	12	28	50
Sıcaklık aralığı	-20oC'den +120oC'ye
Standart mühür malzemesi	NBR

Temel Özellikler

Kukla valfleri, eşleştirilmemiş sızıntıyı önler.
Adli çalışma basıncı içinde bağlandığında valfın otomatik açılması
Güvenli bağlantı için güvenilir top kilitleme mekanizması
Kalın çubuk malzemelerinden yapılan hassas işleme
ISO 7241-B standardına uygun
PARKER 60 Serisi, FASTER HNV Serisi, AEROQUIP FD45 Serisi ve HANSEN HK Serisi ile uyumludur

Teknik Boyutlar - Soket

ISO	Partner.	LS	¢D	HEX1	A	T
6.3	LSQ-S8-02SM	62.5	27	22	13	ZG1/4 NPT1/4
10	LSQ-S8-03SM	68.5	35	27	13	ZG3/8 NPT3/8
12.5	LSQ-S8-04SM	77.5	45	30	16	ZG1/2 NPT1/2
20	LSQ-S8-06SM	93.5	54	36	18	ZG3/4 NPT3/4
25	LSQ-S8-08SM	98	64.5	41	20	ZG1 NPT1

Teknik Boyutlar - Plug

ISO	Partner.	LP	d	C	HEX2	A	T
6.3	LSQ-S8-02PM	53	14.2	22.5	22	13	ZG1/4 NPT1/4
10	LSQ-S8-03PM	55.5	19	25	27	13	ZG3/8 NPT3/8
12.5	LSQ-S8-04PM	64.5	23.5	28	30	16	ZG1/2 NPT1/2
20	LSQ-S8-06PM	74.5	31.4	36	36	18	ZG3/4 NPT3/4
25	LSQ-S8-08SM	78	37.8	40	41	20	ZG1 NPT1

Teknik Boyutlar - Tam Montaj

ISO	Partner.	L	¢D	HEX1	HEX2	T
6.3	LSQ-S8-02	94	27	22	22	ZG1/4 NPT1/4
10	LSQ-S8-03	99	35	27	27	ZG3/8 NPT3/8
12.5	LSQ-S8-04	115.5	45	30	30	ZG1/2 NPT1/2
20	LSQ-S8-06	133	54	36	36	ZG3/4 NPT3/4
25	LSQ-S8-08	136.5	64.5	41	41	ZG1 NPT1
