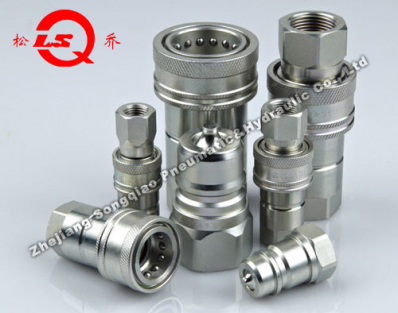

LSQ-ISOA Kapalı Tip Hidrolik Hızlı Kaplin, Bilyalı Kilitleme Sistemi ve Krom Kaplama, ISO 7241-A Standardı

Ürün Ayrıntıları

Ödeme ve Nakliye Şartları

Min sipariş miktarı: 1

Fiyat: 2

En İyi Fiyatı Alın

Ürün Ayrıntıları

Ürün Tanımı

Vurgulamak:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Bilyalı Kilitleme Sistemli Hidrolik Hızlı Kaplin, ISO 7241-A Standardı Hidrolik Hızlı Bağlantı Kaplini, Krom Kaplamalı Hızlı Sökülebilir Hidrolik Kaplin


Model No.:	LSQ-ISOA	mekanik bağlantı:	Top kilitleme sistemi
Çalışma basınçları:	2000-5000 psi	Vücut büyüklüğü:	1/4, 3/8, 1/2, 3/4, 1
Nominal Baskı:	5000, 4000, 4000, 3000, 3000 psi	Nominal Akış:	3, 6, 12, 28, 50 gpm
Sıcaklık aralığı:	-20ºC ila +120ºC	Keçe malzemesi:	NBR
Soket çapı:	Φ26, φ31.5, φ38.5, φ48, φ56	Onaltılık boyutu:	19, 22, 27, 34, 41
İplik türü:	G1/4 NPT1/4, G3/8 NPT3/8, G1/2 NPT1/2, G3/4 NPT3/4, G1 NPT1	Uzunluk:	74.2, 78.5, 88.2, 110.4, 132.9
Fiş çapı:	11.8, 17.3, 20.5, 29, 34.3	Fiş uzunluğu:	38.5, 39, 44, 55, 66
Üretim kapasitesi:	10000 takım/ay

Model No.:	LSQ-ISOA
mekanik bağlantı:	Top kilitleme sistemi
Çalışma basınçları:	2000-5000 psi
Vücut büyüklüğü:	1/4, 3/8, 1/2, 3/4, 1
Nominal Baskı:	5000, 4000, 4000, 3000, 3000 psi
Nominal Akış:	3, 6, 12, 28, 50 gpm
Sıcaklık aralığı:	-20ºC ila +120ºC
Keçe malzemesi:	NBR
Soket çapı:	Φ26, φ31.5, φ38.5, φ48, φ56
Onaltılık boyutu:	19, 22, 27, 34, 41
İplik türü:	G1/4 NPT1/4, G3/8 NPT3/8, G1/2 NPT1/2, G3/4 NPT3/4, G1 NPT1
Uzunluk:	74.2, 78.5, 88.2, 110.4, 132.9
Fiş çapı:	11.8, 17.3, 20.5, 29, 34.3
Fiş uzunluğu:	38.5, 39, 44, 55, 66
Üretim kapasitesi:	10000 takım/ay

LSQ-ISOA Kapalı Tip Hidrolik Hızlı Kaplin, Bilyalı Kilitleme Sistemi ve Krom Kaplama, ISO 7241-A Standardı

LSQ-ISOA Kapalı Tip Hidrolik Hızlı Bağlantı (ÇELİK) (YENİ)

Uygulamalar

LSQ-ISOA Serisi, inşaat ekipmanları, ormancılık ekipmanları, tarım makineleri, petrol aletleri, petrol ekipmanları, çelik fabrikası makineleri ve daha fazlası dahil olmak üzere zorlu hidrolik uygulamalar için kanıtlanmış bir tasarım sunar.

Özellikler

Gövde Boyutu (in)	1/4	3/8	1/2	3/4	1
Nominal Basınç (PSI)	5000	4000	4000	3000	3000
Nominal Akış (GPM)	3	6	12	28	50
Sıcaklık Aralığı (std contalar)	-20ºC ila +120ºC
Standart conta malzemesi	NBR

LSQ-ISOA Serisi Özellikleri

Yüksek akış ve basınç darbelerinden kaynaklanan hasara karşı dayanıklı yeni valf tasarımı
Mantar valfler, ayrılmış sızıntıyı önler
Mantar valfler, nominal çalışma basıncı dahilinde bağlandığında otomatik olarak açılır
Kritik parçalar dayanıklılık için sertleştirilmiştir
Güvenilir bilyalı kilitleme mekanizması, eşleşen yarımları bir arada tutar
Soket ve fiş, katı çubuk stoktan hassas bir şekilde işlenmiştir
Yeni krom kaplama işlemi, gelişmiş paslanma önleyici performans sağlar
ISO 7241-A standardına uygundur

PARKER 6600 Serisi, FASTER ANV Serisi, AEROQUIP 5600 Serisi ve HANSEN HA 15000 Serisi ile uyumludur

Teknik Özellikler

Soket Boyutları

ISO	PARÇA NO.	LS	Φ D	HEX1	A	T
6.3	LSQ-ISOA-02SF	50	Φ 26	19	13	G1/4 NPT1/4
10	LSQ-ISOA-03SF	57.1	Φ 31.5	22	16	G3/8 NPT3/8
12.5	LSQ-ISOA-04SF	66	Φ 38.5	27	18	G1/2 NPT1/2
20	LSQ-ISOA-06SF	82.5	Φ 48	34	20.5	G3/4 NPT3/4
25	LSQ-ISOA-08SF	100	Φ 58	41	20.5	G1 NPT1

Fiş Boyutları

ISO	PARÇA NO.	LP	d	C	HEX2	A	T
6.3	LSQ-ISOA-02PF	38.5	11.8	15	19	13	G1/4 NPT1/4
10	LSQ-ISOA-03PF	39	17.3	19	22	16	G3/8 NPT3/8
12.5	LSQ-ISOA-04PF	44	20.5	29	27	18	G1/2 NPT1/2
20	LSQ-ISOA-06PF	55	29	29	34	20.5	G3/4 NPT3/4
25	LSQ-ISOA-08PF	66	34.3	35	41	20.5	G1 NPT1

Montaj Boyutları

ISO	PARÇA NO.	L	¢D	HEX1	HEX2	T
6.3	LSQ-ISOA-02	74.2	Φ26	19	19	G1/4 NPT1/4
10	LSQ-ISOA-03	78.5	Φ31.5	22	22	G3/8 NPT3/8
12.5	LSQ-ISOA-04	88.2	Φ38.5	27	27	G1/2 NPT1/2
20	LSQ-ISOA-06	110.4	Φ48	34	34	G3/4 NPT3/4
25	LSQ-ISOA-08	132.9	Φ56	41	41	G1 NPT1
