Vurgulamak:
SS316 Paslanmaz Çelik Hidrolik Hızlı Kaplin
, Hassas İşlenmiş Hidrolik Hızlı Kaplin
, Sertleştirilmiş Dayanıklılık Hızlı Bırakma Kaplini
Model No.: |
LSQ-S1-SS |
Boyut: |
1/4 'ila 2' |
Çalışma basınçları: |
2000 psi'den 5000 psi'ye |
Vücut büyüklüğü: |
1/4, 3/8, 1/2, 3/4, 1, 1-1/4, 1-1/2, 2 |
Nominal Baskı: |
2000, 2000, 1500, 1500, 1000, 1000, 1000, 1000 psi |
Nominal Akış: |
3, 6, 12, 28, 50, 88, 220, 240 gpm |
Sıcaklık aralığı: |
-20ºC ila +180ºC |
Standart conta malzemesi: |
Viton |
ISO: |
6.3, 10, 12.5, 20, 25, 31.5, 40, 50 |
İplik türü: |
G1/4 NPT1/4, G3/8 NPT3/8, G1/2 NPT1/2, G3/4 NPT3/4, G1 NPT1, G1-1/4 NPT1-1/4, G1-1/2 NPT1-1/2, G2 NP |
Üretim kapasitesi: |
10000 takım/ay |
Malzeme: |
SS316 |
Poppet vanaları: |
Mevcut |
Top kilitleme mekanizması: |
Güvenilir |
Hassas İşlenmiş: |
Evet |
SS316 Paslanmaz Çelik Hidrolik Hızlı Kaplin, Sıcaklık Aralığı -20ºC ila +180ºC, Sertleştirilmiş Dayanıklılık için Hassas İşlenmiş

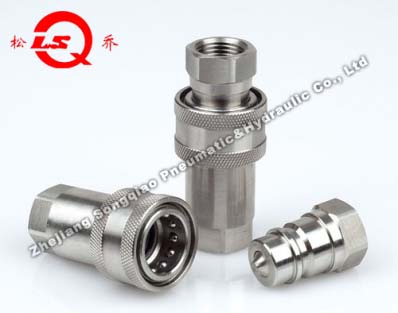

LSQ-S1-SS Kapalı Tipli Hidrolik Hızlı Koplama (SS316)
Ürün Tanımı
LSQ-S1-SS CLOSE TYPE HYDRAULIC QUICK CUPLING (Çelik)
Başvurular
LSQ-S1-SS Serisi, inşaat ekipmanları, ormancılık ekipmanları, tarım makineleri, petrol aletleri, petrol ekipmanları,ve çelik fabrikası makineleri.
| Vücut Boyutu (in) |
1/4 |
3/8 |
1/2 |
3/4 |
1 |
1-1/4 |
1-1/2 |
2 |
| İsimlendirilmiş basınç (PSI) |
2000 |
2000 |
1500 |
1500 |
1000 |
1000 |
1000 |
1000 |
| İsimlendirilmiş akış (GPM) |
3 |
6 |
12 |
28 |
50 |
88 |
220 |
240 |
Sıcaklık aralığı (std mühürleri):-20oC'den +180oC'ye kadar
Standart mühürleme malzemesi:VITON
LSQ-S1-SS Serisi Özellikleri
- Kukla valfleri, eşleştirilmemiş sızıntıyı önler.
- Popet valfleri, verimli akış için nominal çalışma basıncı içinde bağlandığında otomatik olarak açılır
- Önemli parçalar dayanıklılık için sertleştirilir.
- Güvenilir top kilitleme mekanizması çiftleşme yarılarını sağlam bir şekilde bir arada tutar
- Katı çubuk malzemelerinden işlenmiş soket ve fişler
- ISO7241-A standardına uygun
- PARKER 6600 Serisi, FASTER ANV Serisi, AEROQUIP 5600 Serisi ve HANSEN HA 15000 Serisi ile uyumludur
Teknik özellikler - Soket
| ISO |
Partner. |
LS |
¢D |
HEX1 |
A |
T |
| 6.3 |
LSQ-S1-SS-02SF |
50 |
26 |
19 |
13 |
G1/4 NPT1/4 |
| 10 |
LSQ-S1-SS-03SF |
56 |
31.5 |
22 |
14 |
G3/8 NPT3/8 |
| 12.5 |
LSQ-S1-SS-04SF |
66 |
38.5 |
27 |
16 |
G1/2 NPT1/2 |
| 20 |
LSQ-S1-SS-06SF |
80 |
48 |
34 |
18 |
G3/4 NPT3/4 |
| 25 |
LSQ-S1-SS-08SF |
94 |
56 |
41 |
21 |
G1 NPT1 |
| 31.5 |
LSQ-S1-SS-10SF |
117 |
69.5 |
50 |
25 |
G1-1/4 NPT1-1/4 |
| 40 |
LSQ-S1-SS-12SF |
133 |
84 |
60 |
27 |
G1-1/2 NPT1-1/2 |
| 50 |
LSQ-S1-SS-16SF |
165 |
99 |
75 |
26 |
G2 NPT2 |
Teknik özellikler - fiş
| ISO |
Partner. |
LP |
d |
C |
HEX2 |
A |
T |
| 6.3 |
LSQ-S1-SS-02PF |
35.5 |
11.8 |
15 |
19 |
13 |
G1/4 NPT1/4 |
| 10 |
LSQ-S1-SS-03PF |
36.5 |
17.3 |
21.4 |
22 |
14 |
G3/8 NPT3/8 |
| 12.5 |
LSQ-S1-SS-04PF |
43.5 |
20.5 |
27 |
27 |
16 |
G1/2 NPT1/2 |
| 20 |
LSQ-S1-SS-06PF |
57 |
29 |
28 |
35 |
18 |
G3/4 NPT3/4 |
| 25 |
LSQ-S1-SS-08PF |
59.5 |
34.3 |
36 |
41 |
21 |
G1 NPT1 |
| 31.5 |
LSQ-S1-SS-10PF |
75 |
45 |
46 |
50 |
25 |
G1-1/4 NPT1-1/4 |
| 40 |
LSQ-S1-SS-12PF |
83.5 |
55 |
52 |
60 |
27 |
G1-1/2 NPT1-1/2 |
| 50 |
LSQ-S1-SS-16PF |
105 |
65 |
64 |
75 |
26 |
G2 NPT2 |
Teknik özellikler - Tam montaj
| ISO |
Partner. |
L |
¢D |
HEX1 |
HEX2 |
T |
| 6.3 |
LSQ-S1-SS-02 |
71 |
26 |
19 |
19 |
G1/4 NPT1/4 |
| 10 |
LSQ-S1-SS-03 |
75 |
31.5 |
22 |
22 |
G3/8 NPT3/8 |
| 12.5 |
LSQ-S1-SS-04 |
88 |
38.5 |
27 |
27 |
G1/2 NPT1/2 |
| 20 |
LSQ-S1-SS-06 |
110 |
48 |
34 |
35 |
G3/4 NPT3/4 |
| 25 |
LSQ-S1-SS-08 |
119.5 |
56 |
41 |
41 |
G1 NPT1 |
| 31.5 |
LSQ-S1-SS-10 |
150 |
69.5 |
50 |
50 |
G1-1/4 NPT1-1/4 |
| 40 |
LSQ-S1-SS-12 |
167.5 |
84 |
60 |
60 |
G1-1/2 NPT1-1/2 |
| 50 |
LSQ-S1-SS-16 |
210.5 |
99 |
75 |
75 |
G2 NPT2 |
