| Standart: | ISO 16028 serisi, düz yüzey | WP: | 4,350 psi'ye (300 bar) kadar çalışma basınçları |
|---|---|---|---|
| Malzeme: | Karbon çelik | boyut: | 1/2 '- 3/4' |
| Konu: | BSPP, BSPT, NPT, NPTF, SAE | Bağ: | Topları kilitlemek |
| Vurgulamak: | düz yüzlü hidrolik konektörler,düz yüzlü hidrolik hızlı bağlantı elemanları |
||

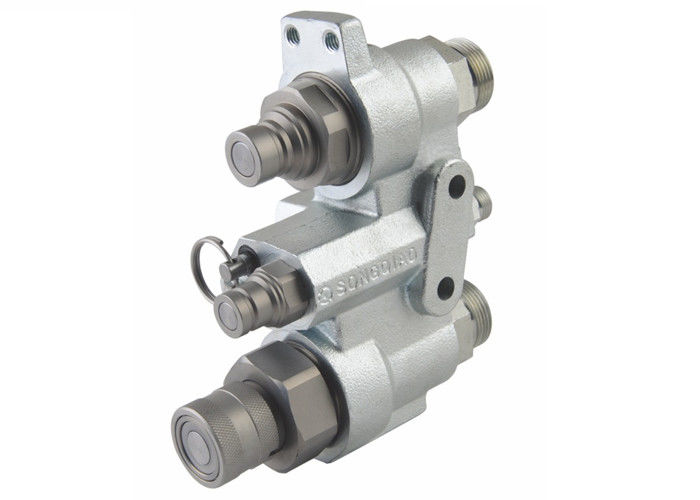

LSQ-HDB, ISO16028, Karbon Çelikte Düz Yüzey Tipi Hidrolik Kaplinler, Basınç Altında Bağlantı, Çinko Nikel Kaplama
Açıklama:
LSQ-HDB Modüler valf serisi, mobil ekipman pazarının gereksinimlerini karşılamak için tasarlanmış en son Songqiao yeniliğidir.Piyasadan gelen geri bildirimler ve büyük OEM işbirliğiyle tasarlanan bu sistem, operatörün iki devre hattını hem erkek hem de dişide artık basınçla bağlamasına ve ayırmasına olanak tanıyan bir artık basınç tahliye sistemine sahiptir.LSQ-HDB modüler valf serisi, ISO 16028 değiştirilebilir düz yüzlü kaplinlerle donatılmıştır, birden çok port seçeneği için modüler bir tasarıma sahiptir ve çok çeşitli kaplin boyutlarına izin verir: 1/2 (04), 3/4 (08)
Başvurular
Mini Yükleyici, Ekskavatör, Mobil inşaat ekipmanları
NASIL KULLANILIR
Devreye kirlenmeyi önlemek için çiftlemeden önce hızlı kaplinin düz eşleşme yüzeyini temizleyin.
Üst kaplinin artık basıncını boşaltmak için topuzu dışarı ve yukarı çekerek kalan basıncı boşaltın, alt kaplinin artık basıncını boşaltmak için aşağıya doğru çekin.
UYARI
Basıncı tahliye etmeyin:
- Ataşman bekleme konumunda olmadığında
- Ataşmanın çalışması sırasında (ekin beklenmedik hareket etme tehlikesi nedeniyle)
Yüksek darbeli basınç frekansı ile bağlantısı kesilmiş dişi kaplini kullanmayın.
Devredeki akış ve / veya pompa basıncını çift-ayırmayın.Dis / Bağlantıya yalnızca artık basınçla izin verilir.
Devrenin içindeki sıcaklık 80'den (176) daha yüksek olduğunda bağlantıyı ayırmayın.
Kaplinler söküldüğünde koruma kapaklarının kullanılması önerilir.
Dahili vanaların işlevinden ödün vermemek için devrede kirlenmenin sınırlandırılması önemlidir.
| Vücut Boyutu (inç) | 1/2 (04) | 3/4 (08) |
| Anma Basıncı (PSI) | 4350 | 4350 |
| Anma Akışı (GPM) | 12 | 28 |
| Sıcaklık Aralığı (standart contalar) | -20 ℃ ile + 120 ℃ | |
| Standart conta malzemesi | NBR | |
Bağlan - Maks.artık basınç: 3625 (PSI).
FAYDALARI
Kullanıcı dostu tahliye sistemi, artık basınçla kolay bağlantı ve ayırma sağlar.
Yaralanma riskini azaltmak için bağlantı ve sökme işleminden önce artık basıncı tahliye ederek güvenlik koşullarında basınçsız ve çaba harcamadan bağlantıya izin verir.
Düz yüzün temizlenmesi kolaydır ve hidrolik devreye kirlenmenin azaltılmasına yardımcı olur.
Bağlantı / bağlantı kesme sırasında minimum sıvı kaybı, çevreye sıvı kaybını azaltır.
Devrenin doğru çalışmasını sağlayan bağlantı / bağlantı kesme sırasında minimum hava girişi.
Patentli dahili kaplinin valf tasarımı, sistemdeki devre verimliliğini koruyarak minimum basınç düşüşü yaratır
Darbe basınçlarında iyi direnç.
Kompakt ince ve esnek tasarım (farklı boyutlarda kaplin kullanımına izin verir).
Bizim için güvenli ve basit
TEKNİK ÖZELLİKLER VE SEÇENEKLER
Değiştirilebilirlik: ISO 16028 ile donatılmıştır
kaplinler farklı konfigürasyon ve farklı boyutlarda mevcuttur
Kaplin tipi: Düz yüz
Mekanik bağlantı: Kilitleme topları
Bağlantı sistemi: Bağlanmak için itin
Bağlantı kesme sistemi: Dişi kaplinin kovanının geri çekilmesi
Kalan basınç ile bağlantı: Kolu kullanarak basıncı boşalttıktan sonra
Kalan basınçla bağlantının kesilmesi: Basınç kolla boşaltıldıktan sonra
Contalar: NBR'de (Nitril) standart
Anti-ekstrüzyon halkaları: PTFE
| ISO | PARTNO. | Bir | B | C | D | E | F | G |
| 12.5 | LSQ-HDB-04 | 184 | S44.45 HEX | S50.8 HEX | S25.4 HEX | Φ38 | 24,54 | 19,75 |
| 19 | LSQ-HDB-06 | 188 | S44.45 HEX | S50.8 HEX | S25.4 HEX | Φ38 | 29,95 |
19,75 |
